一、產品概述

本系列產品為德索（DOSIN）針對中大線徑同軸電纜終端連接場景推出的?BNC型公頭射頻連接器，包含?BNC-J-9?與?BNC-J-12?兩款標準工業型號。該系列產品專為?SYV50-9、50-12?等粗徑同軸線纜的精密端接而設計，是通信基站、廣播電視發射、大型天線饋線系統及工業電子中需要承載大功率信號與低損耗傳輸的關鍵互連組件。

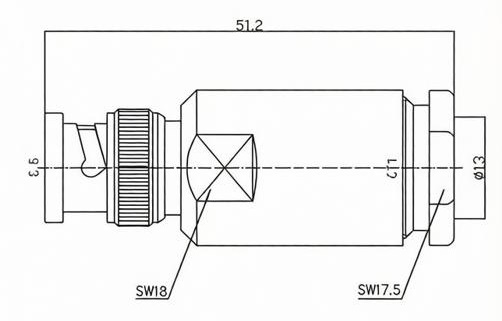

兩款產品均采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC母座的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。尾部采用?裝接式（Assembly）?端接工藝，適配50-9/50-12規格粗徑線纜的外導體結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體配有?SW17.5 / SW18?扳手平臺，方便安裝與拆卸時的受力操作。內導體采用?黃銅鍍金，外導體采用?黃銅鍍鎳，全系列嚴格遵循?MIL-C-39012?接口標準，頻率覆蓋?DC ~ 4GHz，是粗徑饋線終端連接與大功率信號傳輸的理想選擇。

產品型號 特征描述 適用電纜 扳手平臺
BNC-J-9 BNC公頭裝接式，適配50-9線纜 SYV50-9?/?50-9DFB SW17.5 / SW18
BNC-J-12 BNC公頭裝接式，適配50-12線纜 SYV50-12?/?50-12DFB SW17.5 / SW18

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，適用于該系列全部兩款型號，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
中心接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外部接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構
適用電纜 SYV50-9?/?50-9DFB（BNC-J-9）；SYV50-12?/?50-12DFB（BNC-J-12）
端接方式 裝接式（Assembly）?，適配粗徑線纜外導體
結構樣式 直型一體化同軸結構
扳手平臺 SW17.5 / SW18，方便安裝與拆卸
內導體材質 黃銅，表面鍍金工藝（高導電率、抗氧化）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環
執行標準 MIL-C-39012?接口標準

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該系列BNC裝接式公頭連接器憑借其?適配粗徑線纜、裝接牢固可靠、接觸電阻極低?的優異特性，被廣泛應用于以下對信號完整性與功率容量要求嚴苛的場景：

  • 通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的主饋線鏈路中，用于SYV50-9/50-12等粗徑饋線的終端連接。裝接式結構確保大功率信號的低損耗、高保真傳輸。

  • 廣播電視發射設備：在廣電發射機、微波傳輸設備中，適配50-9/50-12等常用粗徑電纜，滿足大功率信號的長距離低損耗傳輸需求。

  • 大型天線饋線系統：在短波/超短波通信天線、業余無線電（HAM）基站的天線饋線鏈路中，BNC公頭接口提供標準化的天線端口連接方案。卡口式兩點鎖緊機構確保震動環境下連接不松動。

  • 工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為設備內部高頻互連組件，承受長期使用中的振動與插拔考驗。

四、德索連接器（DOSIN）粗徑線纜裝接系列品控實力

BNC系列連接器與SYV50-9/50-12等粗徑同軸電纜的裝接配合，對剝線尺寸精度與裝接操作規范有著嚴格的要求。粗徑線纜的外導體編織層線徑粗、密度高，自重較大——裝接時若剝線尺寸偏差或編織層處理不當，可能導致接觸電阻增大、屏蔽效能下降；若裝接不到位，在大線纜重力拉扯下可能出現屏蔽層松脫，引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的裝接缺陷即可造成可測的性能劣化。

德索連接器（DOSIN）成立于2005年，專注研發、生產和銷售BNC接頭、SMA接頭等各種射頻連接器、線材及電纜組件。依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-J-9與BNC-J-12型號全線采用高精度數控車削一體化加工工藝，嚴格遵循?MIL-C-39012?接口標準。我們對內導體同軸度與絕緣介質定位精度實施嚴格管控，確保裝接后連接器與線纜始終保持精準對心。中心針采用?磷青銅加厚鍍金，耐磨損且導電率極高，支持?500次?以上無損插拔；殼體采用高純度黃銅鍍鎳，具備極佳的抗鹽霧腐蝕能力。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?及優質電鍍工藝。產品廣泛應用于通信、安防監控、汽車、醫療、航空、軍工等多個領域。產品?100%?滿足RoHS環保要求，是各大通信設備商、廣播電視集成商及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在粗徑線纜的裝接加工中，剝線尺寸偏差或裝接操作不規范，常導致內導體裝接后縮針或外導體編織層處理不充分，引發信號衰減增大與接觸不良。SYV50-9與SYV50-12線徑較粗、自重較大，對連接器與線纜結合處的抗拉強度提出了更高要求——裝接不到位可能在長期使用中出現松脫，直接影響系統可靠性。德索（DOSIN）通過提供?精確的裝接操作規范?與?嚴格的出廠同軸度檢測，正是為了解決“裝接不良導致信號不穩、粗徑線纜加工難度大、批次一致性差”這一線纜組件加工場景的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接操作工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
