德索BNC-C-JW-1.5-75Ω公頭彎式連接器 壓接式 適用RG179視頻同軸線纜DC-4G廠商
一、產品概述
本產品為德索（DOSIN）針對75Ω視頻傳輸系統與彎角布線場景推出的?BNC型75歐姆彎公頭壓接式射頻連接器，官方標準型號：BNC-C-JW-1.5-75Ω。該產品專為?RG179?等75Ω同軸電纜的精密端接與狹小空間布線而設計，是廣播電視、安防監控、視頻傳輸及75Ω射頻系統中實現彎角電纜終端連接的關鍵組件。
該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC母座的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?90°彎式（直角）?結構設計，使線纜引出方向與連接器軸線垂直，相較于傳統直式連接器，可大幅節省設備內部縱向空間，尤其適用于機柜深度有限、線纜需沿面板方向走線的緊湊型設備場景。尾部采用?壓接式（Crimp）?端接工藝，適配RG179等75Ω線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?25.9mm，結構緊湊。內導體采用?黃銅鍍金，外殼體采用?黃銅鍍鎳，配備?硅橡膠密封圈?以提升環境密封性能。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類75Ω視頻系統彎角線纜終端的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-C-JW-1.5-75Ω |
| 接口形態 | BNC公頭（陽針），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp） |
| 結構樣式 | 90°彎式（直角） |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
以下規格依據產品規格書及行業通用標準。
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC公頭（陽針），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 結構樣式 | 90°彎式（直角） |

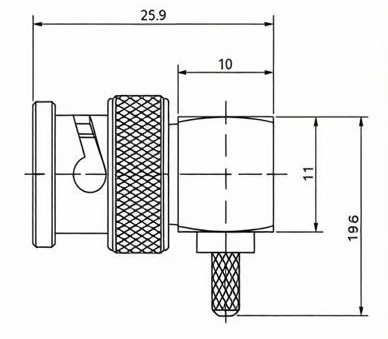

| 整體總長 | 25.9mm |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外殼體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 密封圈材質 | 硅橡膠（Silicon rubber）?，提升環境密封性能 |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-JW-1.5-75Ω彎公頭連接器憑借其?75Ω精準阻抗匹配、彎式節省空間、壓接高效適合批量加工、適配RG179線纜?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏敗澥皆O(shè)計使線纜可沿機殼內壁或面板方向走線，大幅節省設備內部空間，尤其適用于高密度布線場景。
-
安防監控系統：在視頻監控?cái)z像頭、DVR/NVR錄像設備、視頻分配器等安防設備中，彎式結構大幅降低設備內部占空高度，特別適用于機柜深度有限的緊湊型設備。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎?dòng)、轉角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC彎式接口確保高分辨率視頻信號的清晰傳輸，彎式設計有助于優化內部線纜走線路徑。
-
測試線纜組件批量制作：在射頻實驗室及線束加工廠中，壓接式結構配合自動化壓接設備可大幅提升75Ω BNC彎式測試線纜的生產效率與品質一致性，滿足視頻設備商與系統集成商的規模化采購需求。
品應用.jpg)
四、德索連接器（DOSIN）75Ω BNC彎式壓接系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品采用?90°彎式結構，相較于直式連接器，彎式結構天生存在電磁場突變區域。若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致回波損耗惡化——尤其在2GHz視頻傳輸頻段，微小的結構偏差即可影響視頻信號的傳輸質量。產品配備?硅橡膠密封圈，有效提升連接器在安裝后的環境密封性能，防止灰塵與濕氣侵入。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-JW-1.5-75Q型號全線采用高精度數控車削與彎式一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?黃銅鍍金，確保高導電率與耐磨損；外殼體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的連接器選型與線纜壓接加工中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，RG179等75Ω線纜的外導體為精細編織結構，壓接模具選型不當或剝線尺寸偏差會導致內導體縮針、外導體壓接不充分，引發信號衰減增大與接觸不良。彎式連接器的安裝對線纜彎曲半徑也有一定要求——過度彎折可能損傷線纜或影響連接器內部結構穩定性。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖、針對RG179線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數）與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、彎式壓接不良導致信號不穩、視頻傳輸質量不穩定”這一視頻工程與線束加工領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
