一、產品概述

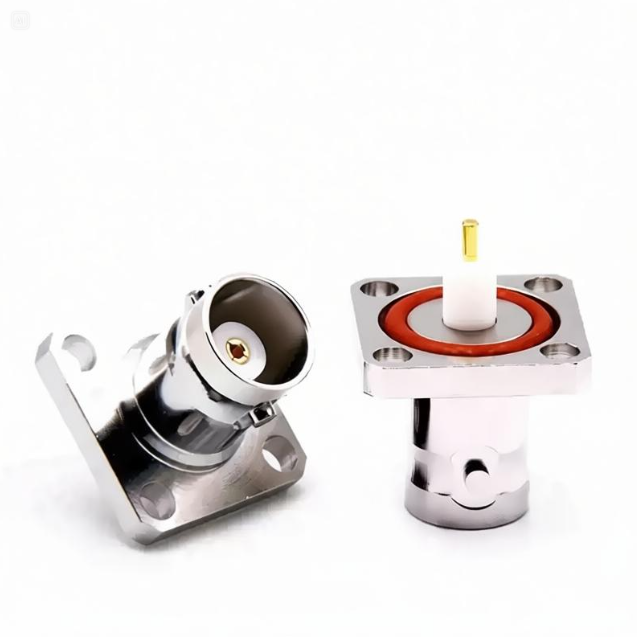

本產品為德索（DOSIN）針對戶外機箱面板固定安裝與防水密封場景推出的?BNC型母頭4孔法蘭帶防水圈射頻連接器，官方標準型號：BNC-KFD5M。該產品專為需要在設備機箱、戶外機柜或屏蔽殼體上實現?DC ~ 4GHz?射頻信號低損耗傳輸且對防水防塵有較高要求的場景而設計，是通信基站、戶外測試設備、安防監控及工業電子中實現面板級射頻互連的可靠之選。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?4孔法蘭盤?配合安裝孔實現與機殼面板的?四點牢固固定——相較于傳統兩孔法蘭，4孔設計在振動、沖擊等惡劣工況下具有?更高的抗松動性與對位精度，尤其適用于大尺寸線纜連接或頻繁插拔場景。產品顯著特征在于?自帶防水膠圈（O型密封圈）?——在法蘭盤與面板之間形成有效密封屏障，防止灰塵、濕氣及輕微水濺侵入設備內部，特別適用于戶外機箱、野外測試設備及潮濕工業環境。其?直型垂直安裝式?結構設計，配合?焊片式?尾部引出，便于與內部線纜進行可靠焊接。產品總長?23mm，法蘭尺寸?17.5mm × 12.7mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是各類面板級高頻互連與戶外防護應用的理想選擇。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與防水密封（ENVIRONMENTAL & WATERPROOF）

三、核心應用領域與行業方案

該款BNC-KFD5M帶防水圈4孔法蘭母座憑借其?4孔法蘭超強固定、自帶防水膠圈密封防護、接觸電阻極低?的優異特性，被廣泛應用于以下對安裝牢固度與防護性有較高要求的場景：

• 通信基站與戶外機柜：在4G/5G宏基站、微基站、直放站的戶外機柜面板上，作為射頻信號輸入/輸出端口。4孔法蘭提供卓越的抗振固定能力，防水膠圈有效防止雨水與粉塵滲入機柜內部，保障設備在戶外環境中的長期可靠運行。

• 野外測試與應急通信設備：在戶外射頻測試站點、野外應急通信機箱中，4孔法蘭確保連接器在頻繁搬運與振動環境中紋絲不動，防水密封設計確保設備在潮濕、多塵等惡劣環境下的信號傳輸穩定性。

• 安防監控與廣播電視：在戶外安防監控設備、廣播電視發射設備的面板接口中，防水膠圈提供額外的環境防護，延長設備使用壽命。

• 工業與醫療設備：在工業控制機柜、戶外醫療設備等對防潮防塵有要求的應用中，4孔法蘭固定配合防水密封，滿足長期穩定運行的需求。

四、德索連接器（DOSIN）防水面板系列品控實力

BNC系列連接器作為射頻互連的經典接口，其面板固定型號在戶外與工業環境中面臨嚴峻的防水防塵挑戰。普通法蘭盤連接器在安裝后，法蘭與面板之間往往存在微小間隙，長期使用中濕氣與粉塵可通過間隙侵入設備內部，導致接觸氧化、信號衰減甚至設備故障。

本產品在標準4孔法蘭盤結構基礎上，?自帶防水膠圈（O型密封圈）?——安裝時膠圈被壓縮在法蘭盤與面板之間，形成可靠的密封屏障，有效防止灰塵、濕氣及輕微水濺侵入。4孔法蘭設計在振動、沖擊等惡劣工況下具有更高的抗松動性與對位精度，配合防水膠圈實現?“固定+密封”雙重保障。這一設計對法蘭定位面的平面度、4個安裝孔的孔位精度以及膠圈材質的耐老化性提出了更高要求——任何平面度偏差或膠圈材質不佳，都可能導致密封失效。

德索連接器（DOSIN）成立于2005年，專注于研發、生產和銷售各種連接器、線材及電纜組件。公司擁有?超過20000平米?的生產廠房，積累了豐富的射頻連接器生產經驗。針對BNC-KFD5M型號全線采用高精度數控車削一體化加工工藝。我們對4孔法蘭定位面的平面度、4個安裝孔的孔位精度實施嚴格的?三次元檢測管控，確保面板安裝后法蘭與面板貼合緊密、膠圈壓縮均勻。選用優質防水膠圈材料，具備良好的耐溫、耐老化與耐化學腐蝕性能。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。德索堅持?廠家直銷?模式，提供批發價格與樣品測試服務，產品廣泛應用于通信、安防監控、汽車、醫療、工防等多個領域，全面協助通信集成商、戶外系統集成商及工業設備廠商消除高頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。

五、技術交流與工程選型快問

在戶外面板連接器的安裝中，防水密封的可靠性直接關系到設備在惡劣環境下的長期運行穩定性。普通法蘭盤連接器若未配備密封膠圈，面板間隙中的濕氣與粉塵將逐步侵入設備內部，導致信號質量劣化。4孔法蘭帶防水膠圈的連接器雖解決了固定與密封雙重問題，但對安裝扭矩的控制要求更高——扭矩過小可能導致密封不嚴，扭矩過大則可能壓潰膠圈或損傷法蘭面。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?安裝扭矩推薦規范，正是為了解決“戶外設備防水密封不可靠、4孔安裝對位不準、長期使用后防護失效”這一戶外射頻工程領域的普遍痛點。

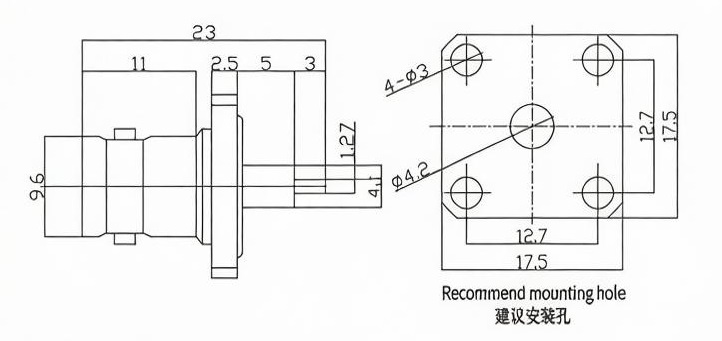

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、面板開孔推薦規范、防水安裝工藝指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
