一、產品概述

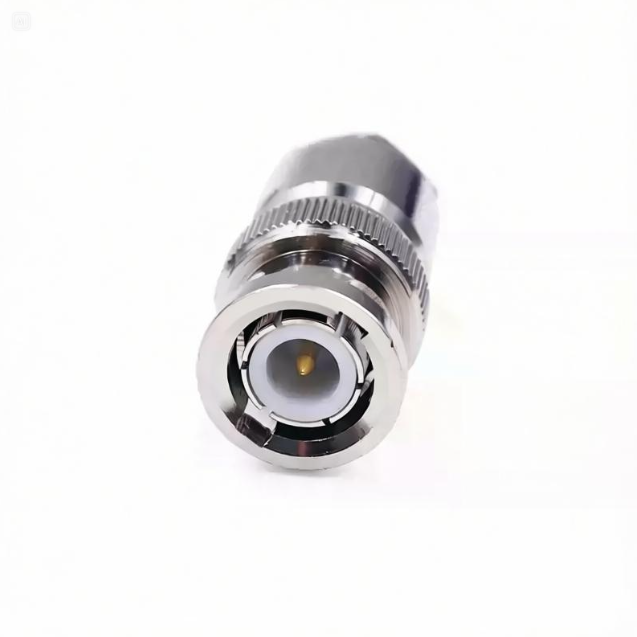

本系列產品為德索（DOSIN）針對柔性同軸電纜終端連接推出的?BNC型公頭裝接式射頻連接器，包含?BNC-J-1.5、BNC-J-3、BNC-J-5?三款標準工業型號。該系列專為?RG316?與?RG174?兩類小微同軸電纜的快速裝接而設計，是無線通信設備內部跳線、測試線纜組件及高頻模塊互連的核心元器件。

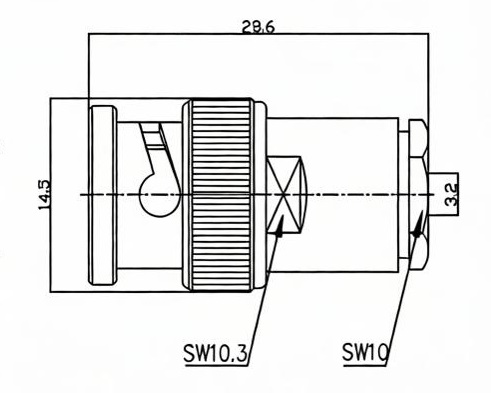

三款產品均采用?BNC公頭（陽針）?接口形態，通過標準?雙銷釘卡口式快鎖結構?實現快速插拔與可靠連接。其尾部采用?裝接式（Assembly Type）?端接工藝，相較于焊接式或壓接式，裝接式具備?現場操作便捷、無需專用壓接工具、適用于野外搶修與實驗室快速制線?的顯著優勢。產品殼體中部配有標準扳手平臺（SW10?與?SW10.3），方便安裝與拆卸時的受力操作。

產品型號 特征描述 適用電纜
BNC-J-1.5 標準BNC公頭裝接式，緊湊型結構 RG316 / RG174
BNC-J-3 標準BNC公頭裝接式，加長型結構 RG316 / RG174
BNC-J-5 標準BNC公頭裝接式，通用型結構 RG316 / RG174

三款型號主要區別在于尾部裝接結構的長度與適配線纜夾持范圍不同，以分別適配不同規格線纜護套外徑及現場裝接工況需求。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，適用于該系列全部三款型號，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋基站通信、廣播電視、測試測量等主流頻段）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
中心接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外部接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構
適用電纜 RG316?/?RG174（柔性同軸電纜）
端接方式 裝接式（Assembly），無需專用壓接工具，現場操作便捷
扳手平臺 SW10?/?SW10.3，方便螺紋鎖緊與拆卸
結構樣式 直型一體化同軸結構
內導體材質 黃銅，表面鍍金工藝（高導電率、耐氧化）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE），高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應多變環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC公頭裝接系列憑借其裝接便捷、頻段覆蓋廣、接觸電阻極低的優異特性，被廣泛應用于以下高頻場景：

  • 測試線纜組件現場制作：在射頻測試實驗室、通信工程現場，無需攜帶專用壓接工具即可快速制作BNC測試線纜，大幅提升現場調試效率。

  • 無線通信設備內部跳線：廣泛應用于基站設備、直放站、室內分布系統（DAS）的內部模塊間高頻信號橋接。

  • 儀器儀表配套線纜：作為頻譜分析儀、信號發生器、示波器等測試儀器的配套測試線纜組件，滿足頻繁插拔的使用需求。

  • 廣電與電力通信：廣播電視發射設備、電力載波通信終端等工業級設備的內部高頻互連，裝接式結構便于現場維護與更換。

四、德索連接器（DOSIN）BNC裝接系列品控實力

BNC系列連接器作為一種卡口式中功率射頻連接器，其裝接式型號對線纜剝線尺寸與裝接操作規范要求極高。剝線長度偏差過大或中心針焊接/裝接不到位，均可能導致駐波比惡化、接觸不良甚至線纜脫落等隱患。此外，裝接式連接器需在無專用壓接工具輔助下依靠手工完成組裝，對產品自身的結構精度與公差配合提出了更高要求。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-J系列裝接產品全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度與絕緣介質定位精度實施嚴格管控，確保裝接后連接器與線纜始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?與優質電鍍工藝。出廠的每一枚連接器，其內導體采用黃銅鍍金，確保高導電率與耐磨損；外導體采用黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、儀器儀表廠及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在裝接式連接器的現場使用中，操作人員常因剝線尺寸控制不嚴或中心針裝接不到位，導致信號衰減增大、駐波比惡化甚至內導體縮針引發斷路。德索（DOSIN）通過提供適配RG316/RG174的精確裝接操作規范與嚴格的出廠同軸度檢測，正是為了解決“裝接不良、信號不穩、現場返工率高”這一線纜組件加工場景的普遍痛點。

如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接操作工藝規范指導書，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
