一、產品概述
本產品為德索（DOSIN）針對75Ω視頻傳輸系統與穿墻面板安裝場景推出的?BNC型母頭75歐姆穿墻射頻連接器，官方標準型號：75-BNC-C-KY-1.5（行業慣用別稱：BNC-C-KY-1.5）。該產品專為?RG179?等75Ω同軸電纜的精密端接與機箱面板穿墻安裝而設計，是廣播電視、安防監控、視頻傳輸及75Ω射頻系統中實現面板級信號穿墻互連的關鍵組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?螺母后置穿墻式?安裝方式——配合法蘭盤與后置鎖緊螺母——實現了與機殼面板的牢固固定，有效防止因頻繁插拔或線纜拉扯導致的連接器松動，特別適用于需要在設備機箱面板上建立穩定75Ω視頻通路的場景。尾部采用?壓接式（Crimp）?端接工藝，適配RG179等75Ω線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?28.1mm，安裝螺紋長度?11mm，殼體配有?SW12?扳手平臺，方便安裝與拆卸時的受力操作。內導體采用?黃銅鍍金，外導體采用?黃銅鍍鎳，標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類75Ω視頻系統面板級穿墻互連的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | 75-BNC-C-KY-1.5（別稱：BNC-C-KY-1.5） |
| 接口形態 | BNC母頭（內孔），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp） |
| 安裝方式 | 螺母后置穿墻式面板固定 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 安裝方式 | 螺母后置穿墻式面板固定，配合法蘭盤與后置鎖緊螺母 |
| 安裝螺紋長度 | 11mm |
| 整體總長 | 28.1mm |
| 扳手平臺 | SW12，方便螺母鎖緊與拆卸 |

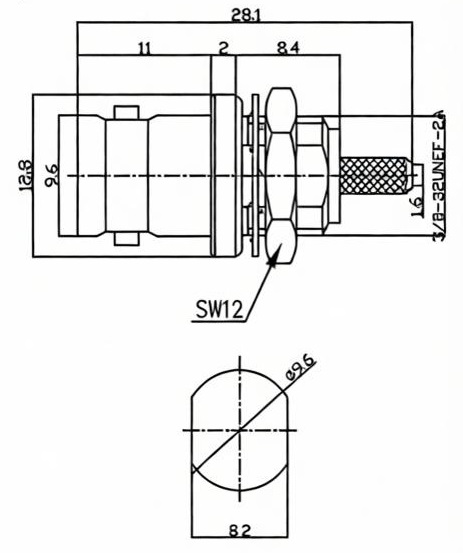

| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保壓接可靠性 |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-KY-1.5 75Ω穿墻母座憑借其?75Ω精準阻抗匹配、穿墻固定可靠、壓接牢固?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板穿墻接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏敗４κ桨惭b確保信號從機箱內部到外部面板的穩定過渡。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC穿墻面板接口。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎?dòng)、轉角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC穿墻接口確保高分辨率視頻信號的清晰傳輸，螺母后置鎖緊方式保證設備在移動使用中的連接可靠性。
-
工業視覺與機器視覺：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級75Ω視頻信號穿墻互連組件，承受長期使用中的插拔考驗。
品應用.jpg)
四、德索連接器（DOSIN）75Ω穿墻壓接系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品適配?RG179等75Ω同軸電纜——RG179為75Ω視頻傳輸常用線纜，廣泛應用于SDI視頻信號傳輸。連接器與RG179線纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。此外，螺母后置穿墻安裝方式對法蘭定位面與面板的垂直度、螺母鎖緊扭矩的控制有著嚴格的要求——鎖緊不足可能導致連接器松動，鎖緊過度則可能造成殼體變形或面板損傷。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對75-BNC-C-KY-1.5型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對內導體同軸度、壓接端口內孔尺寸及法蘭定位面精度實施嚴格的檢測管控，確保連接器與RG179線纜壓接后始終保持精準對心，穿墻安裝后法蘭面與面板垂直貼合。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的穿墻面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，穿墻安裝時螺母鎖緊扭矩控制不當——扭矩過大可能造成法蘭面變形或連接器殼體扭轉，扭矩不足則可能導致松動——都會影響駐波比穩定性與長期可靠性。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖、推薦剝線尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、穿墻安裝對心不準導致高頻性能波動、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝與穿墻安裝規范指導書、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
