一、產品概述

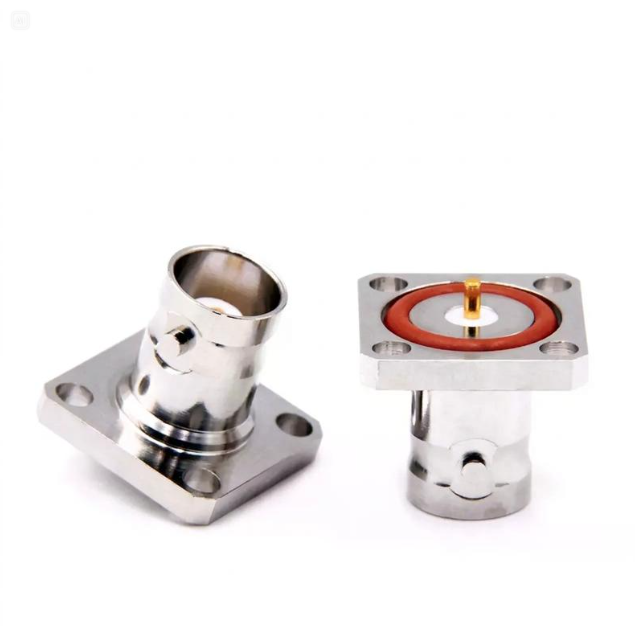

本產品為德索（DOSIN）針對機箱面板固定安裝與戶外防水密封場景推出的?BNC型母頭法蘭盤固定射頻連接器，官方標準型號：BNC-KFD1M。該產品專為需要在設備機箱、戶外機柜或屏蔽殼體上實現?DC ~ 4GHz?射頻信號低損耗傳輸且對防水防塵有較高要求的場景而設計，是通信基站、戶外測試設備、安防監控及工業電子中實現面板級射頻互連的可靠之選。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?法蘭盤面板固定?安裝方式，配合標準安裝孔位，實現與機殼面板的牢固固定。產品顯著特征在于?自帶防水膠圈（O型密封圈）?——在法蘭盤與面板之間形成有效密封屏障，防止灰塵、濕氣及輕微水濺侵入設備內部，特別適用于戶外機箱、野外測試設備及潮濕工業環境。其?直型垂直安裝式?結構設計，配合?焊片式?尾部引出，便于與內部線纜進行可靠焊接。產品總長?18mm，法蘭尺寸?17.5mm × 12.7mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是各類面板級高頻互連與戶外防護應用的理想選擇。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-KFD1M |
| 接口形態 | BNC母頭（內孔），卡口式快鎖 |
| 安裝方式 | 法蘭盤面板固定，配合?防水膠圈（O型密封圈）?實現密封防護 |
| 結構樣式 | 直型垂直安裝式 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 電壓駐波比（VSWR） | ≤ 1.25（全頻段內回波損耗控制優良） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 安裝方式 | 法蘭盤面板固定，配合安裝孔鎖緊；自帶防水膠圈，實現密封防護 |
| 結構樣式 | 直型垂直安裝式，緊湊結構 |
| 整體總長 | 18mm |
| 法蘭尺寸 | 17.5mm × 12.7mm |
| 尾部結構 | 焊片式引出，適合內部線纜焊接 |

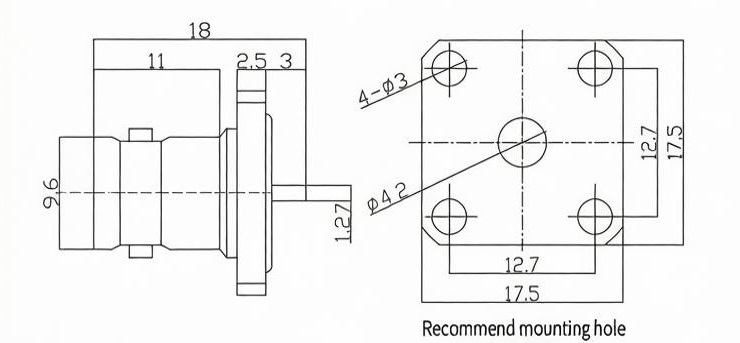

| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度與密封效果 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與防水密封（ENVIRONMENTAL & WATERPROOF）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 密封設計 | 自帶防水膠圈（O型密封圈）?，法蘭盤與面板間形成有效密封 |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KFD1M帶防水膠圈面板母座憑借其?法蘭固定可靠、自帶防水膠圈密封防護、接觸電阻極低?的優異特性，被廣泛應用于以下對安裝牢固度與防護性有要求的場景：
-
通信基站與戶外機柜：在4G/5G宏基站、微基站、直放站的戶外機柜面板上，作為射頻信號輸入/輸出端口。防水膠圈有效防止雨水與粉塵滲入機柜內部，保障設備在戶外環境中的長期可靠運行。
-
野外測試與應急通信設備：在戶外射頻測試站點、野外應急通信機箱中，防水密封設計確保設備在潮濕、多塵等惡劣環境下的信號傳輸穩定性。
-
安防監控與廣播電視：在戶外安防監控設備、廣播電視發射設備的面板接口中，防水膠圈提供額外的環境防護，延長設備使用壽命。
-
工業與醫療設備：在工業控制機柜、戶外醫療設備等對防潮防塵有要求的應用中，法蘭固定配合防水密封，滿足長期穩定運行的需求。
四、德索連接器（DOSIN）防水面板系列品控實力
BNC系列連接器作為射頻互連的經典接口，其面板固定型號在戶外與工業環境中面臨嚴峻的防水防塵挑戰。普通法蘭盤連接器在安裝后，法蘭與面板之間往往存在微小間隙，長期使用中濕氣與粉塵可通過間隙侵入設備內部，導致接觸氧化、信號衰減甚至設備故障。
本產品在標準法蘭盤結構基礎上，?自帶防水膠圈（O型密封圈）?——安裝時膠圈被壓縮在法蘭盤與面板之間，形成可靠的密封屏障，有效防止灰塵、濕氣及輕微水濺侵入。這一設計對法蘭定位面的平面度、安裝孔位精度以及膠圈材質的耐老化性提出了更高要求——任何平面度偏差或膠圈材質不佳，都可能導致密封失效。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KFD1M型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面的平面度、安裝孔的孔位精度實施嚴格的檢測管控，確保面板安裝后法蘭與面板貼合緊密、膠圈壓縮均勻。選用優質防水膠圈材料，具備良好的耐溫、耐老化與耐化學腐蝕性能。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、戶外系統集成商及工業設備廠商大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在戶外面板連接器的安裝中，防水密封的可靠性直接關系到設備在惡劣環境下的長期運行穩定性。普通法蘭盤連接器若未配備密封膠圈，面板間隙中的濕氣與粉塵將逐步侵入設備內部，導致信號質量劣化。帶防水膠圈的連接器雖解決了密封問題，但對安裝扭矩的控制要求更高——扭矩過小可能導致密封不嚴，扭矩過大則可能壓潰膠圈或損傷法蘭面。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?安裝扭矩推薦規范，正是為了解決“戶外設備防水密封不可靠、安裝扭矩難把控、長期使用后防護失效”這一戶外射頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、面板開孔推薦規范、防水安裝工藝指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
