一、產品概述
本產品為德索（DOSIN）針對半柔性/半剛性同軸電纜終端連接場景推出的?BNC型公頭焊接式射頻連接器，官方標準型號：BNC-JB2。該產品專為?KTR086?與?RG405?兩類086規格半柔線纜的精密端接而設計，是通信基站、測試系統、軍工電子及微波模塊中需要高可靠性焊接連接與低損耗傳輸的關鍵互連組件。
該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。尾部采用?焊接式（Solder）?端接工藝，適配半柔線纜的中心導體與外導體銅管結構——內導體通過焊接固定，外導體通過焊錫環或手工焊接實現360°全封閉屏蔽連接，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與相位穩定性。產品總長?20.2mm，結構緊湊。內導體采用?黃銅鍍金，外導體采用?黃銅鍍三元合金，電氣性能優異，頻率覆蓋?DC ~ 4GHz，是替代壓接式連接器、實現高可靠性手工焊接線纜組件的理想選擇。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-JB2 |
| 接口形態 | BNC公頭（陽針），雙銷釘卡口式快鎖 |
| 適用電纜 | KTR086?/?RG405（086規格半柔同軸電纜） |
| 端接方式 | 焊接式（Solder）?，內導體焊接+外導體焊接 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 50Ω（精準阻抗匹配，有效減少信號反射） |
| 工作頻率范圍 | DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段） |
| 電壓駐波比（VSWR） | ≤ 1.25（全頻段內回波損耗控制優良） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC公頭（陽針），標準雙銷釘卡口式快鎖結構 |
| 適用電纜 | KTR086?/?RG405（086規格半柔性/半剛性同軸電纜） |
| 端接方式 | 焊接式（Solder）?，內導體與外導體均通過焊接固定 |
| 結構樣式 | 直型一體化同軸結構 |
| 安裝螺紋長度 | 16.7mm |
| 整體總長 | 20.2mm（緊湊設計） |

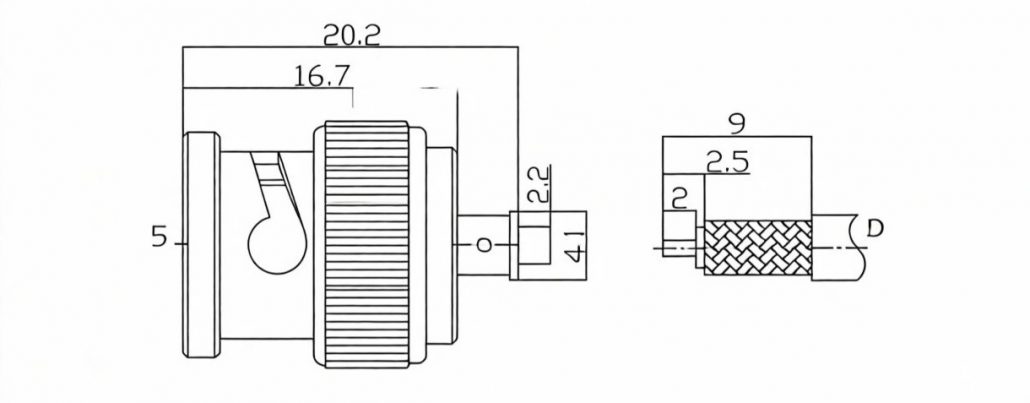

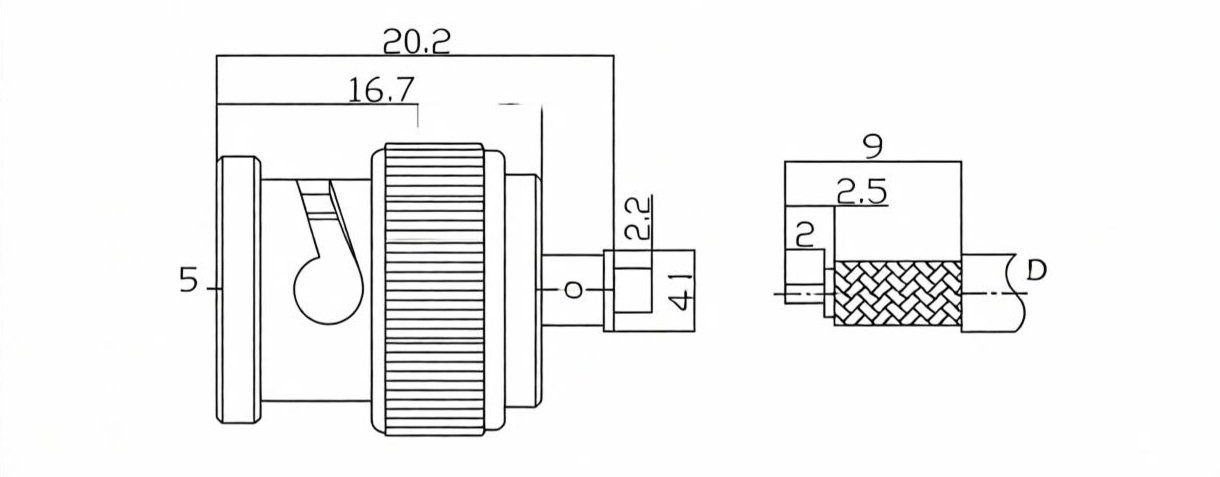

| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保焊接可靠性 |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外導體材質 | 黃銅，表面鍍三元合金工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-JB2焊接式公頭連接器憑借其?焊接連接可靠、適配086半柔線纜、接觸電阻極低?的優異特性，被廣泛應用于以下對信號完整性與相位穩定性要求嚴苛的場景：
-
高可靠性線纜組件制作：在軍工、航空航天等對焊接質量有嚴格追溯要求的場景中，焊接式結構相較于壓接式具有更強的抗拉強度與不可逆的固定特性，適合制作高可靠性線纜組件。
-
射頻測試線纜組件：在射頻實驗室中制作BNC測試跳線，焊接式結構配合半柔線纜可實現優異的相位穩定性，適合對相位一致性有嚴格要求的精密測試場景。
-
微波模塊內部互連：在射頻功率放大器（PA）、低噪聲放大器（LNA）等微波模塊的內部射頻互連中，焊接式連接器與外導體銅管的焊接可實現全封閉屏蔽，有效減少信號泄漏。
-
軍工與航空航天電子：在機載、艦載及地面車載電子設備中，焊接式連接配合半柔線纜，憑借其抗振動、耐鹽霧的優異環境適應性，提供長期穩定可靠的射頻連接。
四、德索連接器（DOSIN）BNC焊接系列品控實力
BNC系列連接器與半柔性同軸電纜的焊接配合，對焊接工藝與結構同軸度有著嚴格的要求。半柔線纜的外導體為銅管結構，內導體為鍍銀銅包鋼線，焊接溫度與時間的控制直接影響焊接質量——焊錫不足可能導致接觸不良與信號泄漏，焊錫過多或加熱時間過長則可能損傷PTFE絕緣介質，引發阻抗不連續與相位漂移。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-JB2型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度、焊接端口內孔尺寸及絕緣介質定位精度實施嚴格的檢測管控，確保連接器與半柔線纜焊接后始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍三元合金，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、線束加工廠及軍工院所大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在半柔線纜的焊接加工中，剝線尺寸偏差或焊接溫度控制不當，常導致內導體焊接時焊錫流入絕緣層造成短路，或外導體焊接不充分引發屏蔽泄漏與信號衰減增大。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?焊接工藝規范指導書（含推薦焊接溫度、時間與焊料選型），正是為了解決“焊接不良導致信號不穩、相位一致性差、批次質量波動大”這一半柔線束焊接加工領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、焊接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
