一、產品概述

本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統面板安裝場景推出的?BNC型75歐姆母頭PCB面板固定射頻連接器，官方標準型號：BNC-KWHD-2。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸?shù)膱鼍岸O(shè)計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中不可或缺的板級射頻互連組件。

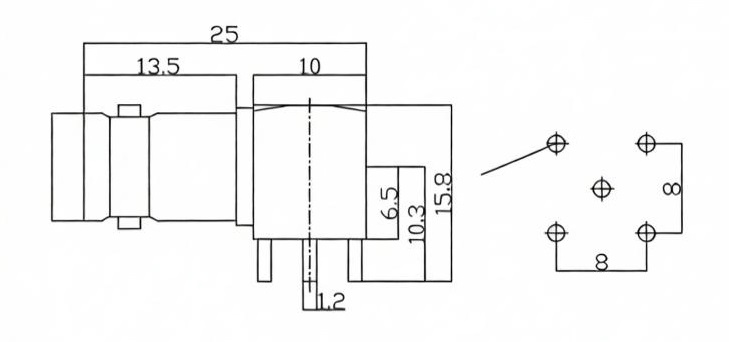

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?直型垂直安裝式?結構設計，配合?法蘭盤面板固定?安裝方式與?焊片式（Solder Tab）?尾部引出，便于與PCB板進行可靠焊接，實現與機殼面板或PCB板的牢固固定。產品總長?25mm，結構緊湊。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級互連的專業之選。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

三、核心應用領域與行業方案

該款BNC-KWHD-2 75Ω面板插座憑借其?75Ω精準阻抗匹配、法蘭固定可靠、卡口式快鎖便捷?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：

• 廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?/span>。BNC特有的卡口鎖定結構，能在插拔后保持牢固接觸，不會因為震動、轉角、線纜拉扯而松脫。

• 安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC面板接口，滿足標清/高清視頻信號的穩定傳輸需求。面板座安裝方式更牢固，特別適合工程布線場景。

• 醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸，法蘭固定方式保證設備在移動使用中的連接可靠性。

• 工業視覺與測量：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，承受長期使用中的插拔考驗。

四、德索連接器（DOSIN）75Ω BNC面板系列品控實力

BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。

德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生產設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-KWHD-2型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω。德索BNC連接器采用?精密同軸結構設計，確保50Ω或75Ω阻抗精準匹配，有效降低信號反射與駐波比。同時，我們對法蘭定位面與殼體中心軸的垂直度實施嚴格檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。

作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。德索BNC射頻線束采用?高精度阻抗控制技術，有效降低信號反射與損耗。產品采用高純度銅材與優質電鍍工藝，具備極高的插拔壽命與抗物理損耗能力。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域。作為源頭工廠，德索更支持50Ω/75Ω阻抗匹配、特殊材質及線束組件的一站式非標定制，全面契合您的項目需求。

五、技術交流與工程選型快問

在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，法蘭安裝對面板開孔加工精度有一定要求，任何孔徑偏差或位置偏移都可能導致安裝后連接器受力不均。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、安裝對位不準、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
