德索BNC-J-DL BNC公頭短路器 外殼內芯相通射頻同軸連接器 全反射終端負載源頭工廠

/在： /通過：

一、產品概述

本產品為德索（DOSIN）針對射頻測試與系統校準場景推出的?BNC型公頭短路器（Short Circuit Termination）?，官方標準型號：BNC-J-DL。該產品專為需要在射頻鏈路中實現?全反射?或作為矢量網絡分析儀（VNA）校準標準件而設計，是通信測試、微波實驗室及射頻系統調試中不可或缺的被動式互連組件。

該短路器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速連接。其核心特征在于?外殼內芯（中心導體與外導體）在內部直接相通?——這種結構設計使得入射信號在端接處被?完全反射（全反射）?，不吸收任何射頻能量，從而在測試系統中建立起一個已知的、極低阻抗的參考平面。產品總長僅?14.9mm，結構極為緊湊，內導體采用?黃銅鍍金，外導體采用?黃銅鍍鎳，具備優異的導電性與耐腐蝕性，是射頻測試與校準應用的專業之選。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保產品在校準與測試應用中的高精度與高可靠性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（標準射頻系統阻抗匹配）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）
反射特性 全反射（短路）?，外殼與內芯直接相通

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構
結構特征 外殼內芯直接相通，實現射頻全反射

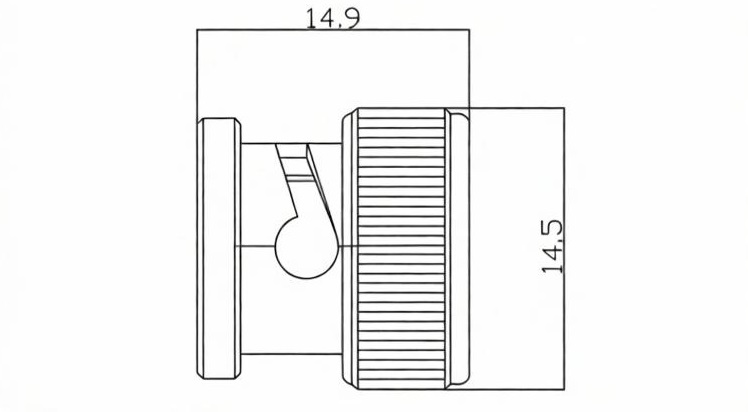

整體總長 14.9mm（超緊湊設計）
內導體材質 黃銅，表面鍍金工藝（高導電率、抗氧化）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE）?，高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應實驗室與工業環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-J-DL公頭短路器憑借其?全反射特性、超緊湊結構、極低接觸電阻?的優異特性，被廣泛應用于以下射頻測試與校準場景：

  • 矢量網絡分析儀（VNA）校準：作為SOLT（短路-開路-負載-直通）校準套件中的短路標準件，用于建立精確的反射參考平面，消除測試系統中的固有誤差，從而準確表征被測器件（DUT）的性能。校準系數可錄入大多數VNA，以替代損壞或丟失的組件。

  • 電纜與天線分析儀校準：適用于現場電纜分析儀、天饋線測試儀（Site Analyzer）的校準與驗證，確保現場測試數據的準確性與可重復性。

  • 射頻系統調試與故障排查：在射頻鏈路調試過程中，作為已知的短路參考點，用于快速判斷鏈路是否存在斷路、接觸不良等故障。

  • 教學與科研實驗：在高校微波實驗室、科研院所的射頻教學與實驗中，作為基礎校準標準件使用。

  • 設備特性表征與去嵌入：用于精密校準套件中的器件特性表征與去嵌入應用。

四、德索連接器（DOSIN）BNC短路器品控實力

BNC短路器作為一種精密校準標準件，其結構看似簡單——外殼與內芯直接相通——但對加工精度與材料一致性的要求卻極為嚴苛。外殼與內芯之間的?直接導通結構?需要確保極低的接觸電阻與高度一致的電氣長度，任何微小的尺寸偏差或接觸不良都可能導致反射相位誤差，直接影響VNA校準的精度與測試結果的可靠性。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-J-DL短路器型號全線采用高精度數控車削一體化加工工藝。我們對內導體與外導體之間的直接導通結構實施嚴格的尺寸與接觸電阻檢測，確保每一枚短路器的全反射特性高度一致。通過對?PTFE絕緣介質?進行精密成型與定位，確保短路器在不同溫度與頻率條件下的性能穩定性。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?與優質電鍍工藝。出廠的每一枚短路器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、測試儀器廠、科研院所及射頻實驗室大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在射頻測試與校準應用中，短路器的精度直接影響VNA校準的質量與后續測試的準確性。劣質短路器可能因接觸電阻不穩定或電氣長度不一致，導致校準后仍存在較大的系統誤差。德索（DOSIN）通過?精密加工的外殼內芯直接導通結構?與?嚴格的出廠全檢，正是為了解決“校準精度不足、反射特性不一致、長期使用后接觸電阻漂移”這一射頻測試領域的普遍痛點。

如需獲取本系列BNC短路器的詳細?機械尺寸CAD圖紙，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
