德索BNC-C-K-3 BNC-C-K-5 BNC母頭壓接式射頻連接器 適配50-3/50-5線纜4G源頭工廠
一、產品概述
本系列產品為德索（DOSIN）針對中大線徑同軸電纜終端連接場景推出的?BNC型母頭壓接式射頻連接器，包含?BNC-C-K-3?與?BNC-C-K-5?兩款標準工業型號。該系列產品專為?50-3?與?50-5?兩類規格同軸電纜的精密端接而設計，是通信基站、室內分布系統、廣播電視發射及工業電子中需要承載中等至大功率信號與低損耗傳輸?shù)年P(guān)鍵互連組件。
兩款產品均采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。尾部采用?壓接式（Crimp）?端接工藝——外導體通過精密壓接實現360°全封閉屏蔽連接——確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。兩款產品分別適配不同線徑規格的同軸電纜，產品殼體配有?SW11?扳手平臺，方便安裝與拆卸時的受力操作。整體結構堅固、電氣性能優異，頻率覆蓋?DC ~ 4GHz，是大線徑饋線終端連接與大功率信號傳輸?shù)睦硐脒x擇。
| 產品型號 | 特征描述 | 適用電纜 | 整體總長 |
|---|---|---|---|
| BNC-C-K-3 | BNC母頭壓接式，適配50-3線纜 | RG142?/?SYV50-3?/?RG58/U | 24mm |
| BNC-C-K-5 | BNC母頭壓接式，適配50-5線纜 | 50-5DFB?/?SYV50-5?/?LMR300 | 28mm |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，適用于該系列全部兩款型號，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | BNC-C-K-3 | BNC-C-K-5 |
|---|---|---|
| 標準特性阻抗 | 50Ω | 50Ω |
| 工作頻率范圍 | DC ~ 4GHz | DC ~ 4GHz |
| 電壓駐波比（VSWR） | ≤ 1.25 | ≤ 1.25 |
| 介質耐壓 | 1500V rms | 1500V rms |
| 內導體接觸電阻 | ≤ 1.5mΩ | ≤ 1.5mΩ |
| 外導體接觸電阻 | ≤ 1mΩ | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ | ≥ 5000MΩ |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | BNC-C-K-3 | BNC-C-K-5 |
|---|---|---|
| 接口界面 | BNC母頭（內孔），雙銷釘卡口式快鎖 | BNC母頭（內孔），雙銷釘卡口式快鎖 |
| 適用電纜 | RG142?/?SYV50-3?/?RG58/U（50-3規格） | 50-5DFB?/?SYV50-5?/?LMR300（50-5規格） |
| 端接方式 | 壓接式（Crimp） | 壓接式（Crimp） |
| 結構樣式 | 直型一體化同軸結構 | 直型一體化同軸結構 |

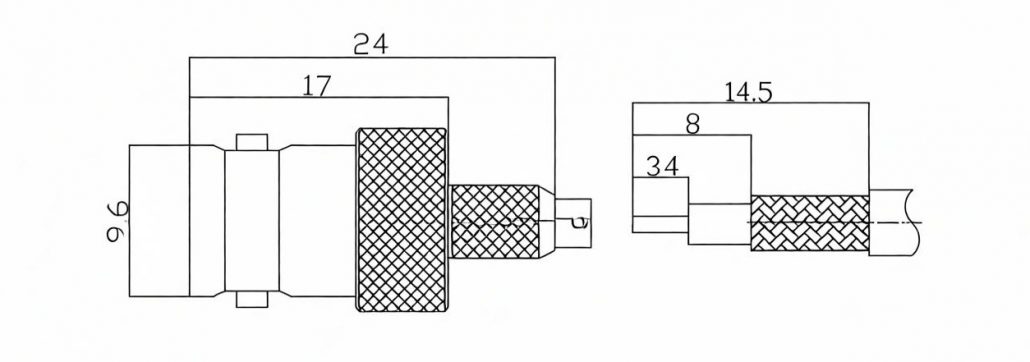

| 安裝螺紋長度 | 17mm | 18mm |
| 整體總長 | 24mm（緊湊） | 28mm（適中） |
| 扳手平臺 | SW11 | SW11 |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業 | 嚴格按照圖示剝線尺寸作業 |
| 內導體材質 | 磷銅，表面鍍金 | 磷銅，表面鍍金 |
| 外導體材質 | 黃銅，表面鍍?nèi)辖?/span> | 黃銅，表面鍍鎳 |
| 絕緣介質 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 機械耐久性 | ≥ 500次插拔與卡口鎖緊循環 | ≥ 500次插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該系列BNC壓接式母座憑借其?壓接牢固可靠、適配50-3/50-5大線徑電纜、接觸電阻極低?的優異特性，被廣泛應用于以下對信號完整性與功率容量要求嚴苛的場景：
-
通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的主饋線鏈路中，用于50-3/50-5規格饋線的終端連接。壓接式結構配合大線徑電纜，適合大批量、高一致性的線束加工需求。
-
廣播電視發射設備：在廣電發射機、微波傳輸設備中，適配RG58/U、50-5DFB等常用饋線，滿足大功率信號的長距離低損耗傳輸需求。
-
大型天線饋線系統：在短波/超短波通信天線、業余無線電（HAM）基站的天線饋線鏈路中，BNC母頭接口提供標準化的天線端口連接方案。
-
工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為設備內部或面板級高頻互連組件，承受長期使用中的振動與插拔考驗。
品應用.jpg)
四、德索連接器（DOSIN）BNC壓接系列品控實力
BNC系列連接器與50-3/50-5規格同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。不同線徑的電纜其外導體編織層密度與線徑各有差異——50-3線纜（如RG58/U）編織層較細密，50-5線纜（如50-5DFB、LMR300）編織層更粗更密——壓接高度與壓接參數需分別精確控制。壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-K-3與BNC-C-K-5型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度、壓接端口內孔尺寸及絕緣介質定位精度實施嚴格的檢測管控，確保連接器與線纜壓接后始終保持精準對心。針對50-3與50-5兩種不同線徑的線纜，分別制定了精確的壓接工藝參數，并對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體根據型號分別采用?黃銅鍍?nèi)辖?/span>（BNC-C-K-3）或?黃銅鍍鎳（BNC-C-K-5），均具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、線束加工廠及系統集成商大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在大線徑電纜的壓接加工中，剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針或外導體編織層壓接不充分，引發信號衰減增大與接觸不良。尤其對于50-5DFB、LMR300這類發泡絕緣層線纜，剝線時若損傷絕緣層或內導體，將直接影響阻抗匹配與駐波比。此外，不同線徑的電纜需選用不同的壓接模具與壓接參數，選型錯誤將導致批次性質量事故。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?針對不同線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數），正是為了解決“壓接不良導致信號不穩、不同線型適配性差、批次一致性不佳”這一線束加工行業的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書（含50-3/50-5不同線纜壓接參數），或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
