一、產品概述

本產品為德索（DOSIN）針對戶外機箱穿墻安裝與防水密封場景推出的?BNC型母頭帶防水膠圈穿墻射頻連接器，官方標準型號：BNC-C-KY-1.5B。該產品專為?RG316?與?RG174?等小微同軸電纜的精密端接與戶外穿墻安裝而設計，是通信基站、戶外機柜、安防監控及工業電子中需要在機箱面板上實現射頻信號穿墻互連與防水密封的關鍵組件。

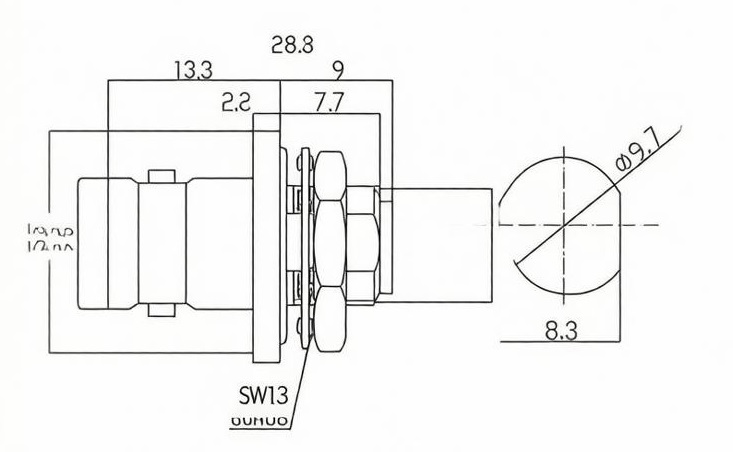

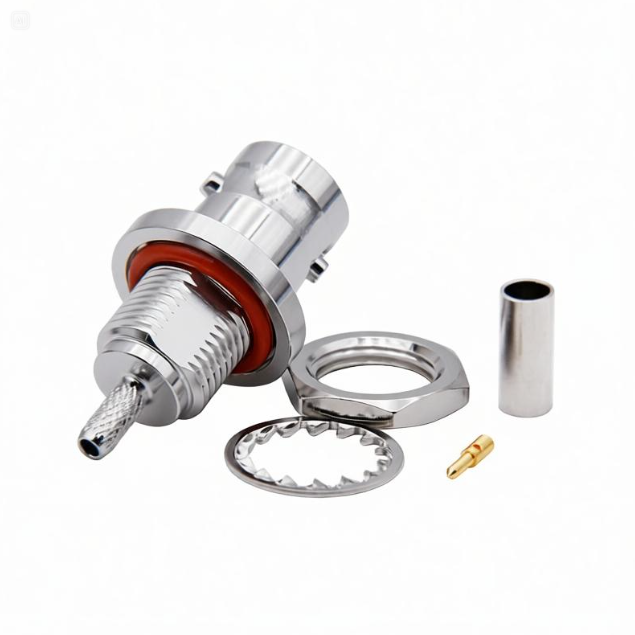

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?穿墻式法蘭+螺母后置鎖緊?安裝方式，配合?自帶防水膠圈（O型密封圈）?，在法蘭盤與面板之間形成有效密封屏障，實現面板安裝后的?防水防塵密封防護，特別適用于戶外機箱、野外測試設備及潮濕工業環境。尾部采用?裝接式（Assembly）?端接工藝，適配RG316/RG174線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體配有?SW13?扳手平臺，方便安裝與拆卸時的受力操作。產品總長?28.8mm，安裝螺紋長度?13.3mm，內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，頻率覆蓋?DC ~ 4GHz，是各類戶外穿墻射頻互連與防護應用的理想選擇。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與防水密封（ENVIRONMENTAL & WATERPROOF）

三、核心應用領域與行業方案

該款BNC-C-KY-1.5B帶防水膠圈穿墻母座憑借其?穿墻固定可靠、自帶防水膠圈密封防護、裝接牢固?的優異特性，被廣泛應用于以下對安裝牢固度與防護性有要求的場景：

• 通信基站與戶外機柜：在4G/5G宏基站、微基站、直放站的戶外機柜面板上，作為射頻信號穿墻輸入/輸出端口。防水膠圈有效防止雨水與粉塵通過面板間隙滲入機柜內部，保障設備在戶外環境中的長期可靠運行。

• 野外測試與應急通信設備：在戶外射頻測試站點、野外應急通信機箱中，防水密封設計確保設備在潮濕、多塵等惡劣環境下的信號傳輸穩定性。卡口式快鎖結構便于現場快速連接與斷開。

• 安防監控與廣播電視：在戶外安防監控設備、廣播電視發射設備的面板穿墻接口中，防水膠圈提供額外的環境防護，延長設備使用壽命。

• 工業與醫療設備：在工業控制機柜、戶外醫療設備等對防潮防塵有要求的應用中，穿墻固定配合防水密封，滿足長期穩定運行的需求。

四、德索連接器（DOSIN）穿墻防水裝接系列品控實力

BNC系列連接器作為射頻互連的經典接口，其穿墻面板型號在戶外與工業環境中面臨嚴峻的防水防塵挑戰。普通穿墻連接器在安裝后，法蘭與面板之間往往存在微小間隙，長期使用中濕氣與粉塵可通過間隙侵入設備內部，導致接觸氧化、信號衰減甚至設備故障。

本產品在標準穿墻法蘭結構基礎上，?自帶防水膠圈（O型密封圈）?——安裝時膠圈被壓縮在法蘭盤與面板之間，形成可靠的密封屏障，有效防止灰塵、濕氣及輕微水濺侵入。裝接式端接工藝無需專用壓接工具，適合現場快速安裝與維護。這一設計對法蘭定位面的平面度、安裝孔位精度以及膠圈材質的耐老化性提出了更高要求——任何平面度偏差或膠圈材質不佳，都可能導致密封失效。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-KY-1.5B型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面的平面度、安裝孔的孔位精度及裝接端口內孔尺寸實施嚴格的檢測管控，確保面板安裝后法蘭與面板貼合緊密、膠圈壓縮均勻。選用優質防水膠圈材料，具備良好的耐溫、耐老化與耐化學腐蝕性能。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部從DC至4GHz全頻段內的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度磷銅與黃銅棒料?及優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對裝接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的裝接性能高度一致。德索堅持?廠家直銷?模式，提供批發價格與樣品測試服務。

五、技術交流與工程選型快問

在戶外穿墻面板連接器的安裝中，防水密封的可靠性直接關系到設備在惡劣環境下的長期運行穩定性。普通穿墻連接器若未配備密封膠圈，面板間隙中的濕氣與粉塵將逐步侵入設備內部，導致信號質量劣化。帶防水膠圈的穿墻連接器雖解決了密封問題，但對安裝扭矩的控制要求更高——扭矩過小可能導致密封不嚴，扭矩過大則可能壓潰膠圈或損傷法蘭面。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?安裝扭矩推薦規范，正是為了解決“戶外設備防水密封不可靠、裝接不良導致信號不穩、長期使用后防護失效”這一戶外射頻工程領域的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、面板開孔推薦規范、裝接工藝與防水安裝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
