本產品為德索（DOSIN）針對75Ω視頻傳輸系統與彎角布線場景推出的?BNC型75歐姆彎公頭壓接式射頻連接器，官方標準型號：BNC-C-JW-1.5-75Ω。該產品專為?RG179?等75Ω同軸電纜的精密端接與狹小空間布線而設計，是廣播電視、安防監控、視頻傳輸及75Ω射頻系統中實現彎角電纜終端連接的關鍵組件。
該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC母座的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?90°彎式（直角）?結構設計，使線纜引出方向與連接器軸線垂直，相較于傳統直式連接器，可大幅節省設備內部縱向空間，尤其適用于機柜深度有限、線纜需沿面板方向走線的緊湊型設備場景。尾部采用?壓接式（Crimp）?端接工藝，適配RG179等75Ω線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?25.9mm，結構緊湊。內導體采用?黃銅鍍金，外殼體采用?黃銅鍍鎳，配備?硅橡膠密封圈?以提升環境密封性能。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類75Ω視頻系統彎角線纜終端的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-C-JW-1.5-75Ω |
| 接口形態 | BNC公頭（陽針），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp） |
| 結構樣式 | 90°彎式（直角） |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
以下規格依據產品規格書及行業通用標準。
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC公頭（陽針），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 結構樣式 | 90°彎式（直角） |
| 整體總長 | 25.9mm |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外殼體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 密封圈材質 | 硅橡膠（Silicon rubber）?，提升環境密封性能 |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-JW-1.5-75Ω彎公頭連接器憑借其?75Ω精準阻抗匹配、彎式節省空間、壓接高效適合批量加工、適配RG179線纜?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?。彎式設計使線纜可沿機殼內壁或面板方向走線，大幅節省設備內部空間，尤其適用于高密度布線場景。
-
安防監控系統：在視頻監控攝像頭、DVR/NVR錄像設備、視頻分配器等安防設備中，彎式結構大幅降低設備內部占空高度，特別適用于機柜深度有限的緊湊型設備。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎?、轉角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC彎式接口確保高分辨率視頻信號的清晰傳輸，彎式設計有助于優化內部線纜走線路徑。
-
測試線纜組件批量制作：在射頻實驗室及線束加工廠中，壓接式結構配合自動化壓接設備可大幅提升75Ω BNC彎式測試線纜的生產效率與品質一致性，滿足視頻設備商與系統集成商的規?；少徯枨蟆?img class="aligncenter size-full wp-image-8774" src="http://www.koair.cn/wp-content/uploads/2026/05/產品應用.jpg" alt="" width="963" height="547" srcset="http://www.koair.cn/wp-content/uploads/2026/05/產品應用.jpg 963w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-300x170.jpg 300w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-768x436.jpg 768w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-705x400.jpg 705w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-450x256.jpg 450w" sizes="(max-width: 963px) 100vw, 963px" />
四、德索連接器（DOSIN）75Ω BNC彎式壓接系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品采用?90°彎式結構，相較于直式連接器，彎式結構天生存在電磁場突變區域。若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致回波損耗惡化——尤其在2GHz視頻傳輸頻段，微小的結構偏差即可影響視頻信號的傳輸質量。產品配備?硅橡膠密封圈，有效提升連接器在安裝后的環境密封性能，防止灰塵與濕氣侵入。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-JW-1.5-75Q型號全線采用高精度數控車削與彎式一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?黃銅鍍金，確保高導電率與耐磨損；外殼體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的連接器選型與線纜壓接加工中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，RG179等75Ω線纜的外導體為精細編織結構，壓接模具選型不當或剝線尺寸偏差會導致內導體縮針、外導體壓接不充分，引發信號衰減增大與接觸不良。彎式連接器的安裝對線纜彎曲半徑也有一定要求——過度彎折可能損傷線纜或影響連接器內部結構穩定性。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖、針對RG179線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數）與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、彎式壓接不良導致信號不穩、視頻傳輸質量不穩定”這一視頻工程與線束加工領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索BNC-C-JW-1.5-75Ω公頭彎式連接器 壓接式 適用RG179視頻同軸線纜DC-4G廠商 appeared first on BNC接頭網.
]]>The post 德索75Ω-BNC-C-J-1.5 75歐姆BNC公頭壓接式射頻連接器 匹配RG179等線纜4G源頭工廠 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對75Ω視頻傳輸系統與同軸電纜終端連接場景推出的?BNC型75歐姆公頭壓接式射頻連接器，官方標準型號：75-BNC-C-J-1.5（行業慣用別稱：BNC-C-J-1.5）。該產品專為?RG179?等75Ω同軸電纜的精密端接而設計，是廣播電視、安防監控、視頻傳輸及75Ω射頻系統中實現電纜終端連接的關鍵組件。
該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC母座的快速插拔與可靠連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。尾部采用?壓接式（Crimp）?端接工藝，適配RG179等75Ω線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?27.5mm，安裝螺紋長度?15.6mm，結構緊湊。內導體采用?黃銅鍍金，外導體采用?黃銅鍍鎳，標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類75Ω視頻系統線纜終端的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | 75-BNC-C-J-1.5（別稱：BNC-C-J-1.5） |
| 接口形態 | BNC公頭（陽針），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp） |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC公頭（陽針），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 結構樣式 | 直型一體化同軸結構 |
| 安裝螺紋長度 | 15.6mm |
| 整體總長 | 27.5mm |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保壓接可靠性 |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款75-BNC-C-J-1.5 75Ω公頭連接器憑借其?75Ω精準阻抗匹配、壓接高效適合批量加工、適配RG179線纜?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏敗NC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎印⑥D(zhuǎn)角、線纜拉扯而松脫。
-
安防監控系統：在視頻監控攝像頭、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC線纜終端接口，滿足標清/高清視頻信號的穩定傳輸需求。壓接式結構配合自動化壓接設備可大幅提升線束加工效率。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸。
-
測試線纜組件批量制作：在射頻實驗室及線束加工廠中，壓接式結構適合批量生產標準化的75Ω BNC測試線纜組件，滿足視頻設備商與系統集成商的規?；少徯枨蟆?img class="aligncenter size-full wp-image-8774" src="http://www.koair.cn/wp-content/uploads/2026/05/產品應用.jpg" alt="" width="963" height="547" srcset="http://www.koair.cn/wp-content/uploads/2026/05/產品應用.jpg 963w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-300x170.jpg 300w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-768x436.jpg 768w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-705x400.jpg 705w, http://www.koair.cn/wp-content/uploads/2026/05/產品應用-450x256.jpg 450w" sizes="(max-width: 963px) 100vw, 963px" />
四、德索連接器（DOSIN）75Ω BNC壓接系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品適配?RG179等75Ω同軸電纜——RG179為75Ω視頻傳輸常用線纜，線徑約2.5mm，外導體為精細鍍銀銅編織網，廣泛應用于SDI視頻信號傳輸。連接器與RG179線纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求——壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對75-BNC-C-J-1.5型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對內導體同軸度、壓接端口內孔尺寸實施嚴格的檢測管控，確保連接器與RG179線纜壓接后始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的連接器選型與線纜壓接加工中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，RG179等75Ω線纜的外導體為精細編織結構，壓接模具選型不當或剝線尺寸偏差會導致內導體縮針、外導體壓接不充分，引發信號衰減增大與接觸不良。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖、針對RG179線纜的壓接工藝規范指導書（含壓接模具選型與壓接高度參數）與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、壓接不良導致信號不穩、視頻傳輸質量不穩定”這一視頻工程與線束加工領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索75Ω-BNC-C-J-1.5 75歐姆BNC公頭壓接式射頻連接器 匹配RG179等線纜4G源頭工廠 appeared first on BNC接頭網.
]]>The post 德索BNC-C-KY-1.5母頭75歐姆穿墻射頻連接器匹配RG179等線纜2G源頭工廠 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對75Ω視頻傳輸系統與穿墻面板安裝場景推出的?BNC型母頭75歐姆穿墻射頻連接器，官方標準型號：75-BNC-C-KY-1.5（行業慣用別稱：BNC-C-KY-1.5）。該產品專為?RG179?等75Ω同軸電纜的精密端接與機箱面板穿墻安裝而設計，是廣播電視、安防監控、視頻傳輸及75Ω射頻系統中實現面板級信號穿墻互連的關鍵組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?螺母后置穿墻式?安裝方式——配合法蘭盤與后置鎖緊螺母——實現了與機殼面板的牢固固定，有效防止因頻繁插拔或線纜拉扯導致的連接器松動，特別適用于需要在設備機箱面板上建立穩定75Ω視頻通路的場景。尾部采用?壓接式（Crimp）?端接工藝，適配RG179等75Ω線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品總長?28.1mm，安裝螺紋長度?11mm，殼體配有?SW12?扳手平臺，方便安裝與拆卸時的受力操作。內導體采用?黃銅鍍金，外導體采用?黃銅鍍鎳，標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類75Ω視頻系統面板級穿墻互連的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | 75-BNC-C-KY-1.5（別稱：BNC-C-KY-1.5） |
| 接口形態 | BNC母頭（內孔），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp） |
| 安裝方式 | 螺母后置穿墻式面板固定 |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 中心接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外部接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 適用電纜 | RG179?等75Ω同軸電纜 |
| 端接方式 | 壓接式（Crimp）?，適配線纜外導體編織層 |
| 安裝方式 | 螺母后置穿墻式面板固定，配合法蘭盤與后置鎖緊螺母 |
| 安裝螺紋長度 | 11mm |
| 整體總長 | 28.1mm |
| 扳手平臺 | SW12，方便螺母鎖緊與拆卸 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 推薦剝線尺寸 | 嚴格按照圖示剝線尺寸作業，確保壓接可靠性 |
| 內導體材質 | 黃銅，表面鍍金工藝（高導電率、抗氧化） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-C-KY-1.5 75Ω穿墻母座憑借其?75Ω精準阻抗匹配、穿墻固定可靠、壓接牢固?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板穿墻接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?。穿墻式安裝確保信號從機箱內部到外部面板的穩定過渡。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC穿墻面板接口。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎印⑥D(zhuǎn)角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC穿墻接口確保高分辨率視頻信號的清晰傳輸，螺母后置鎖緊方式保證設備在移動使用中的連接可靠性。
-
工業視覺與機器視覺：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級75Ω視頻信號穿墻互連組件，承受長期使用中的插拔考驗。
品應用.jpg)
四、德索連接器（DOSIN）75Ω穿墻壓接系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品適配?RG179等75Ω同軸電纜——RG179為75Ω視頻傳輸常用線纜，廣泛應用于SDI視頻信號傳輸。連接器與RG179線纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。此外，螺母后置穿墻安裝方式對法蘭定位面與面板的垂直度、螺母鎖緊扭矩的控制有著嚴格的要求——鎖緊不足可能導致連接器松動，鎖緊過度則可能造成殼體變形或面板損傷。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對75-BNC-C-KY-1.5型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對內導體同軸度、壓接端口內孔尺寸及法蘭定位面精度實施嚴格的檢測管控，確保連接器與RG179線纜壓接后始終保持精準對心，穿墻安裝后法蘭面與面板垂直貼合。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的穿墻面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，穿墻安裝時螺母鎖緊扭矩控制不當——扭矩過大可能造成法蘭面變形或連接器殼體扭轉，扭矩不足則可能導致松動——都會影響駐波比穩定性與長期可靠性。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖、推薦剝線尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、穿墻安裝對心不準導致高頻性能波動、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝與穿墻安裝規范指導書、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索BNC-C-KY-1.5母頭75歐姆穿墻射頻連接器匹配RG179等線纜2G源頭工廠 appeared first on BNC接頭網.
]]>The post 德索BNC-75KYWE/BNC-KYWHD-5母座75Ω板端/面板安裝 視頻監控/廣播系統專用連接器廠商 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統彎角布線場景推出的?BNC型彎母頭75歐姆板端/面板安裝射頻連接器，官方標準型號：BNC-KYWHD-5（行業慣用別稱：BNC-75KYWE）。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸且對安裝空間有緊湊要求的場景而設計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中實現面板級彎角互連的理想選擇。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?90°彎式（直角）?結構設計，使線纜引出方向與面板平行，相較于傳統直式安裝方式，可大幅節省設備內部縱向空間，尤其適用于面板后方高度受限的場景。其?法蘭盤面板固定?安裝方式，配合標準?M12×0.75?安裝螺紋與安裝孔位，實現與機殼面板或PCB板的牢固固定。尾部采用?焊片式（Solder Tab）?引出結構，便于與PCB板進行可靠焊接。產品總長?34mm，結構緊湊，配有?SW14?扳手平臺，方便安裝與拆卸。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級彎角互連的專業之選。
| 項目 | 規格詳情 |
|---|---|
| 產品型號 | BNC-KYWHD-5（別稱：BNC-75KYWE） |
| 接口形態 | BNC母頭（內孔），卡口式快鎖 |
| 特性阻抗 | 75Ω |
| 結構樣式 | 90°彎式（直角）?，線纜引出方向與面板平行 |
| 安裝方式 | 法蘭盤面板固定（M12×0.75螺紋） |
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 結構樣式 | 90°彎式（直角）?，線纜引出方向與面板平行 |
| 安裝方式 | 法蘭盤面板固定（M12×0.75螺紋），配合安裝孔鎖緊 |
| 安裝螺紋長度 | 10mm |
| 整體總長 | 34mm |
| 法蘭尺寸 | 15.8mm × 10.6mm |
| 扳手平臺 | SW14，方便螺母鎖緊與拆卸 |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS、UL、REACH?等國際環保與安全標準 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KYWHD-5彎式75Ω面板插座憑借其?彎式節省空間、75Ω精準阻抗匹配、卡口式快鎖便捷可靠?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，彎式設計使內部PCB走線更加規整，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?，有效減少信號反射與回波損耗。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，彎式結構大幅降低面板后方占空高度，特別適用于機柜深度有限的緊湊型設備。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎印⑥D(zhuǎn)角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，彎式設計有助于優化內部線纜走線路徑，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸。
-
工業視覺與機器視覺：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，彎式結構使線纜可沿面板方向走線，避免垂直伸出影響操作與空間布局。
四、德索連接器（DOSIN）75Ω BNC彎式系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品采用?90°彎式結構，相較于直式連接器，彎式結構天生存在電磁場突變區域。若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致回波損耗惡化——尤其在2GHz視頻傳輸頻段，微小的結構偏差即可影響視頻信號的傳輸質量。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生產設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-KYWHD-5型號全線采用高精度數控車削與彎式一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。法蘭定位面與殼體中心軸的垂直度經嚴格檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。M12×0.75螺紋緊固可靠且抗震性強，能有效防止在復雜環境中松動。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，選用優質材料與精密的機械加工工藝，具備極高的插拔壽命與抗物理損耗能力。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域。作為源頭工廠，德索更支持50Ω/75Ω阻抗匹配、特殊材質及線束組件的一站式非標定制，全面契合您的項目需求。
五、技術交流與工程選型快問
在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，彎式連接器的面板安裝對法蘭定位面垂直度與安裝孔精度要求更高——任何安裝偏差都可能導致彎式結構內部應力變化，影響高頻性能穩定性。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗與彎式同軸度檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、彎式安裝對位不準導致高頻性能波動、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索BNC-75KYWE/BNC-KYWHD-5母座75Ω板端/面板安裝 視頻監控/廣播系統專用連接器廠商 appeared first on BNC接頭網.
]]>The post 德索PCB面板固定BNC射頻連接器BNC-KWHD-2插座75歐姆源頭工廠 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統面板安裝場景推出的?BNC型75歐姆母頭PCB面板固定射頻連接器，官方標準型號：BNC-KWHD-2。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸?shù)膱鼍岸O(shè)計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中不可或缺的板級射頻互連組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?直型垂直安裝式?結構設計，配合?法蘭盤面板固定?安裝方式與?焊片式（Solder Tab）?尾部引出，便于與PCB板進行可靠焊接，實現與機殼面板或PCB板的牢固固定。產品總長?25mm，結構緊湊。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級互連的專業之選。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 安裝方式 | 法蘭盤面板固定，配合安裝孔鎖緊，固定穩固可靠 |
| 結構樣式 | 直型垂直安裝式，緊湊結構 |
| 整體總長 | 25mm |
| 安裝螺紋長度 | 13.5mm |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS、UL、REACH?等國際環保與安全標準 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KWHD-2 75Ω面板插座憑借其?75Ω精準阻抗匹配、法蘭固定可靠、卡口式快鎖便捷?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?/span>。BNC特有的卡口鎖定結構，能在插拔后保持牢固接觸，不會因?yàn)檎饎?、轉角、線纜拉扯而松脫。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC面板接口，滿足標清/高清視頻信號的穩定傳輸需求。面板座安裝方式更牢固，特別適合工程布線場景。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸，法蘭固定方式保證設備在移動使用中的連接可靠性。
-
工業視覺與測量：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，承受長期使用中的插拔考驗。
四、德索連接器（DOSIN）75Ω BNC面板系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生產設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-KWHD-2型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω。德索BNC連接器采用?精密同軸結構設計，確保50Ω或75Ω阻抗精準匹配，有效降低信號反射與駐波比。同時，我們對法蘭定位面與殼體中心軸的垂直度實施嚴格檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。德索BNC射頻線束采用?高精度阻抗控制技術，有效降低信號反射與損耗。產品采用高純度銅材與優質電鍍工藝，具備極高的插拔壽命與抗物理損耗能力。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域。作為源頭工廠，德索更支持50Ω/75Ω阻抗匹配、特殊材質及線束組件的一站式非標定制，全面契合您的項目需求。
五、技術交流與工程選型快問
在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。視頻系統一般是75Ω，射頻系統是50Ω，選錯就等于“白搭”。此外，法蘭安裝對面板開孔加工精度有一定要求，任何孔徑偏差或位置偏移都可能導致安裝后連接器受力不均。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、安裝對位不準、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索PCB面板固定BNC射頻連接器BNC-KWHD-2插座75歐姆源頭工廠 appeared first on BNC接頭網.
]]>The post 德索BNC連接器BNC-KWHD-8彎式75歐姆BNC母頭PCB面板固定插座 卡口式快鎖視頻連接器源頭工廠 appeared first on BNC接頭網.
]]>

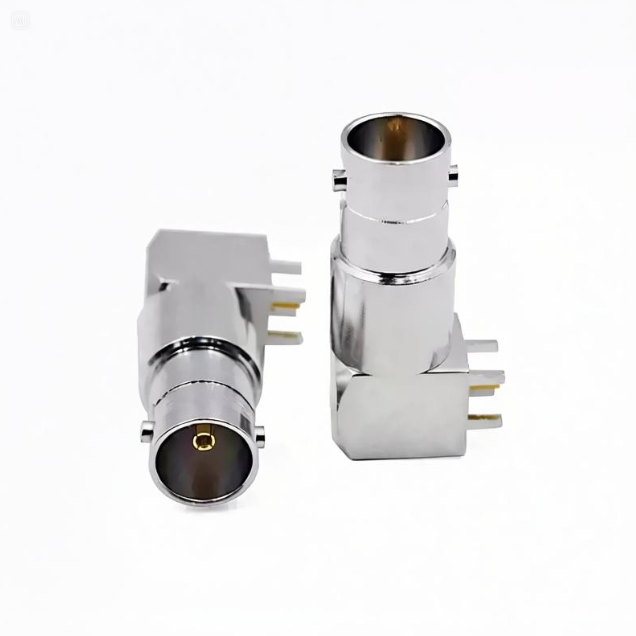

本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統彎角布線場景推出的?BNC型彎母頭75歐姆PCB面板固定射頻連接器，官方標準型號：BNC-KWHD-8。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸且對安裝空間有緊湊要求的場景而設計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中實現面板級彎角互連的理想選擇。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘?卡口式快鎖結構?實現與BNC公頭插拔件的快速連接——只需旋轉四分之一圈即可完成鎖緊或分離，插拔手感順滑且鎖定牢固，特別適合需要頻繁插拔或快速組裝的測試與工程環境。其?90°彎式（直角）?結構設計，使線纜引出方向與面板平行，相較于傳統直式安裝方式，可大幅節省設備內部縱向空間，尤其適用于面板后方高度受限的場景。其?法蘭盤面板固定?安裝方式，配合標準安裝孔位，實現與機殼面板或PCB板的牢固固定。尾部采用?焊片式（Solder Tab）?引出結構，便于與PCB板進行可靠焊接。產品總長?31mm，結構緊湊。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級彎角互連的專業之選。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 結構樣式 | 90°彎式（直角）?，線纜引出方向與面板平行 |
| 安裝方式 | 法蘭盤面板固定，配合安裝孔鎖緊，固定穩固可靠 |
| 安裝螺紋長度 | 11mm |
| 整體總長 | 31mm |

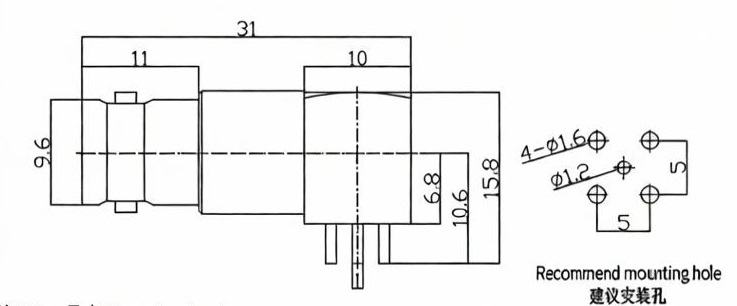

| 法蘭尺寸 | 15.6mm × 10.6mm |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS、UL、REACH?等國際環保與安全標準 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KWHD-8彎式75Ω面板插座憑借其?彎式節省空間、75Ω精準阻抗匹配、卡口式快鎖便捷可靠?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，彎式設計使內部PCB走線更加規整，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?，有效減少信號反射與回波損耗。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，彎式結構大幅降低面板后方占空高度，特別適用于機柜深度有限的緊湊型設備。BNC卡口鎖定結構能在插拔后保持牢固接觸，不會因?yàn)檎饎印⑥D(zhuǎn)角、線纜拉扯而松脫。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，彎式設計有助于優化內部線纜走線路徑，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸。
-
工業視覺與機器視覺：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，彎式結構使線纜可沿面板方向走線，避免垂直伸出影響操作與空間布局。
四、德索連接器（DOSIN）75Ω BNC彎式系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
本產品采用?90°彎式結構，相較于直式連接器，彎式結構天生存在電磁場突變區域。若內部中心針彎折處的同軸度或絕緣介質補償設計不當，極易在彎折點引發信號反射，導致回波損耗惡化——尤其在2GHz視頻傳輸頻段，微小的結構偏差即可影響視頻信號的傳輸質量。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-KWHD-8型號全線采用高精度數控車削與彎式一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω；同時對彎折處中心針的同軸度實施嚴格管控，并通過精密的?PTFE絕緣介質?階梯補償設計，確保高頻信號在彎式結構內部實現平滑過渡。法蘭定位面與殼體中心軸的垂直度經嚴格檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。優異的外導體接觸設計，有效抵御外部電磁干擾（EMI），保證高頻信號與高清視頻的純凈傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用?高純度銅材?與優質電鍍工藝，選用優質材料與精密的機械加工工藝，具備極高的插拔壽命與抗物理損耗能力。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域。作為源頭工廠，德索更支持50Ω/75Ω阻抗匹配、特殊材質及線束組件的一站式非標定制，全面契合您的項目需求。
五、技術交流與工程選型快問
在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。此外，彎式連接器的面板安裝對法蘭定位面垂直度與安裝孔精度要求更高——任何安裝偏差都可能導致彎式結構內部應力變化，影響高頻性能穩定性。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗與彎式同軸度檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、彎式安裝對位不準導致高頻性能波動、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索BNC連接器BNC-KWHD-8彎式75歐姆BNC母頭PCB面板固定插座 卡口式快鎖視頻連接器源頭工廠 appeared first on BNC接頭網.
]]>The post 德索BNC-75KWE BNC-KWHD-6 75歐姆BNC母頭PCB面板固定插座 視頻專用射頻連接器源頭工廠 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統場景推出的?BNC型母頭75歐姆PCB面板固定射頻連接器，官方標準型號：BNC-KWHD-6（行業慣用別稱：BNC-75KWE）。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸?shù)膱鼍岸O(shè)計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中不可或缺的板級射頻互連組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接——卡口式設計確保插拔操作便捷高效，鎖緊后連接穩固可靠。其?法蘭盤面板固定?安裝方式，配合標準安裝孔位，實現與機殼面板或PCB板的牢固固定。其?直型垂直安裝式?結構設計，配合?焊片式（Solder Tab）?尾部引出，便于與PCB板進行可靠焊接。產品總長?27mm，結構緊湊。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級互連的專業之選。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 安裝方式 | 法蘭盤面板固定，配合安裝孔鎖緊，固定穩固可靠 |
| 結構樣式 | 直型垂直安裝式，緊湊結構 |
| 整體總長 | 27mm |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
?
三、核心應用領域與行業方案
該款BNC-KWHD-6（BNC-75KWE）75Ω面板插座憑借其?75Ω精準阻抗匹配、法蘭固定可靠、視頻專用設計?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?，有效減少信號反射與回波損耗。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC面板接口，滿足標清/高清視頻信號的穩定傳輸需求。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸，法蘭固定方式保證設備在移動使用中的連接可靠性。
-
工業視覺與測量：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，承受長期使用中的插拔考驗。
四、德索連接器（DOSIN）75Ω BNC視頻系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
德索連接器（DOSIN）成立于2005年，專業從事通訊行業連接器與線束的研發與制造，主要產品涵蓋BNC接頭、視頻BNC接頭、BNC板端連接器、HD-SDI高清BNC等。公司擁有先進的生設備、專業的技術團隊以及完善的質量管理體系。依托?超過20000平米?的精密制造車間與?超過20年?的行業經驗，針對BNC-KWHD-6型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω。同時，我們對法蘭定位面與殼體中心軸的垂直度實施嚴格檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?國際質量管理體系認證的源頭實力大廠，德索出廠的每一枚連接器均?100%?滿足RoHS、UL、REACH等國際環保與安全標準。產品采用高純度銅材與優質電鍍工藝，內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。德索堅持廠家直供模式，產品廣泛應用于廣播電視、安防監控、醫療、工業視覺等多個領域，全面協助視頻設備商、安防集成商及系統集成商消除視頻信號衰減，實現大批量、高一致性、快速批發的廠家高效交付。
五、技術交流與工程選型快問
在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。此外，法蘭安裝對面板開孔加工精度有一定要求，任何孔徑偏差或位置偏移都可能導致安裝后連接器受力不均。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、安裝對位不準、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
The post 德索BNC-75KWE BNC-KWHD-6 75歐姆BNC母頭PCB面板固定插座 視頻專用射頻連接器源頭工廠 appeared first on BNC接頭網.
]]>The post 德索BNC-KE BNC-KHD-10 BNC母頭75歐姆PCB板子射頻連接器 視頻專用廠家直供 appeared first on BNC接頭網.
]]>
本產品為德索（DOSIN）針對視頻傳輸與75Ω射頻系統場景推出的?BNC型母頭75歐姆PCB面板固定射頻連接器，官方標準型號：BNC-KHD-10（行業慣用別稱：BNC-KE）。該產品專為需要在設備機箱、儀器面板或PCB板上實現75Ω視頻信號低損耗傳輸?shù)膱鼍岸O(shè)計，是廣播電視、安防監控、視頻矩陣及工業視覺系統中不可或缺的板級射頻互連組件。
該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接——卡口式設計確保插拔操作便捷高效，鎖緊后連接穩固可靠。其?法蘭盤面板固定?安裝方式，配合?四孔法蘭盤（4-Φ1.6）實現與機殼面板或PCB板的?四點牢固固定——相較于兩孔法蘭，四孔設計在振動、沖擊等工況下具有更高的抗松動性與對位精度。其?直型垂直安裝式?結構設計，配合?焊片式（Solder Tab）?尾部引出，便于與PCB板進行可靠焊接。產品總長?23mm，結構緊湊。內導體采用?磷銅鍍金，外導體采用?黃銅鍍鎳，具備優異的導電性與耐腐蝕性。標準特性阻抗為75Ω，頻率覆蓋?DC ~ 2GHz，是各類視頻與75Ω射頻系統面板級互連的專業之選。
二、核心技術參數表
1. 電氣性能指標（ELECTRICAL PARAMETER）
以下電氣參數嚴格依據工業級測試標準，確保信號傳輸?shù)母弑Ｕ娑扰c穩定性。
| 射頻物理特性項目 | 工業級技術指標 / 測試條件 |
|---|---|
| 標準特性阻抗 | 75Ω（精準阻抗匹配，專為視頻與75Ω射頻系統優化） |
| 工作頻率范圍 | DC ~ 2GHz（覆蓋標清/高清視頻、SDI信號等主流視頻傳輸頻段） |
| 介質耐壓 | 1500V rms（海平面狀態，耐壓裕量充足） |
| 內導體接觸電阻 | ≤ 1.5mΩ（極低的信號傳導損耗） |
| 外導體接觸電阻 | ≤ 1mΩ |
| 絕緣電阻 | ≥ 5000MΩ（高頻絕緣性能優異） |
2. 機械規格與材質構成（MECHANICAL & MATERIAL）
| 項目 | 規格詳情 |
|---|---|
| 接口界面 | BNC母頭（內孔），標準雙銷釘卡口式快鎖結構 |
| 特性阻抗 | 75Ω |
| 安裝方式 | 四孔法蘭盤面板固定（4-Φ1.6），配合安裝孔鎖緊，固定穩固可靠 |
| 結構樣式 | 直型垂直安裝式，緊湊結構 |
| 整體總長 | 23mm |
| 法蘭尺寸 | 15.5mm × 15.5mm |
| 法蘭開孔 | 4-Φ1.6 |
| 尾部結構 | 焊片式（Solder Tab）?，適合PCB焊接 |
| 推薦安裝孔 | 嚴格按照圖示孔徑尺寸開孔，確保安裝同軸度 |
| 內導體材質 | 磷銅，表面鍍金工藝（高彈性、耐磨損） |
| 外導體材質 | 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化） |
| 絕緣介質 | 聚四氟乙烯（PTFE）?，高頻介電性能穩定 |
| 機械耐久性 | ≥ 500次規范插拔與卡口鎖緊循環 |
3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）
| 項目 | 技術指標 |
|---|---|
| 工作溫度范圍 | -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境） |
| 綠色合規標準 | 100%?符合?RoHS?國際環保指令 |
| 質量體系 | 通過?ISO9001?國際質量管理體系認證 |
三、核心應用領域與行業方案
該款BNC-KHD-10（BNC-KE）75Ω四孔法蘭母座憑借其?75Ω精準阻抗匹配、四孔法蘭超強固定、視頻專用設計?的優異特性，被廣泛應用于以下視頻與75Ω射頻系統場景：
-
廣播電視與視頻傳輸設備：在視頻矩陣切換器、SDI/HD-SDI傳輸設備、廣播電視發射機等專業視頻設備的面板接口中，75Ω精準阻抗匹配確保視頻信號從DC至2GHz全頻段內的低損耗、高保真?zhèn)鬏?，有效減少信號反射與回波損耗。
-
安防監控系統：在視頻監控矩陣、DVR/NVR錄像設備、視頻分配器等安防設備中，提供標準化的75Ω BNC面板接口，滿足標清/高清視頻信號的穩定傳輸需求。
-
醫療影像設備：在醫療內窺鏡、超聲成像、手術導航等醫療視頻系統中，75Ω BNC接口確保高分辨率視頻信號的清晰傳輸，四孔法蘭設計保證設備在移動使用中的連接可靠性。
-
工業視覺與測量：在工業相機、機器視覺系統、高速視頻測量設備中，作為面板級視頻信號互連組件，承受長期使用中的插拔考驗。
四、德索連接器（DOSIN）75Ω BNC視頻系列品控實力
BNC連接器根據特性阻抗不同，主要分為50Ω與75Ω兩大系列——50Ω版本廣泛應用于通信與射頻測試領域，而?75Ω版本則專為視頻傳輸與75Ω射頻系統優化設計。兩者的核心區別在于內部絕緣介質的幾何尺寸與結構設計，以確保在對應阻抗下的精準匹配。若在75Ω系統中誤用50Ω連接器，將引發阻抗不連續點，導致信號反射、回波損耗增大，進而造成視頻信號質量下降、圖像模糊或色彩失真。
德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KHD-10型號全線采用高精度數控車削一體化加工工藝。我們對?75Ω專用絕緣介質?的幾何尺寸實施嚴格的精密成型管控，確保每一枚連接器的特性阻抗精準穩定在75Ω。同時，我們對法蘭定位面與殼體中心軸的垂直度、四孔法蘭的孔位精度進行多維度檢測，確保面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保視頻信號在連接器內部從DC至2GHz全頻段內的平滑過渡與低損耗傳輸。
作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?磷銅鍍金，確保高彈性與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大視頻設備商、安防集成商及醫療設備廠商大批量采購的可靠源頭貨源。
五、技術交流與工程選型快問
在75Ω視頻系統的面板連接器選型與安裝中，一個常見的誤區是將外觀相似的50Ω BNC連接器誤用于75Ω系統——兩者雖然接口物理尺寸一致、可以互插，但特性阻抗不匹配將導致信號反射與回波損耗增大，直接影響視頻信號質量。此外，四孔法蘭安裝對面板開孔加工精度要求較高，任何孔徑偏差或位置偏移都可能導致安裝后連接器受力不均。德索（DOSIN）通過提供?精確的推薦安裝孔尺寸圖?與?嚴格的出廠75Ω阻抗檢測，正是為了解決“50Ω與75Ω混用導致信號劣化、四孔安裝對位不準、視頻傳輸質量不穩定”這一視頻工程領域的普遍痛點。
如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、75Ω阻抗矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
