德索BNC-C-J-3 BNC公頭 壓接式結構 適配50-3/RG58/3DFB等線纜 射頻連接器廠家直供

/在： /通過：

一、產品概述

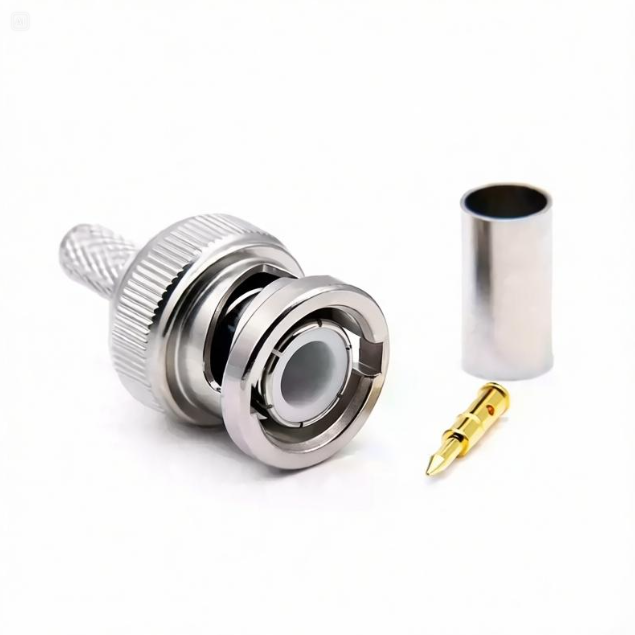

本產品為德索（DOSIN）針對中大線徑同軸電纜終端連接場景推出的?BNC型公頭壓接式射頻連接器，官方標準型號：BNC-C-J-3。該產品專為?RG142、SYV50-3、RG58/U?及?3DFB?等50-3規格同軸電纜的精密端接而設計，是通信基站、室內分布系統、測試儀器及工業電子中需要大線徑電纜可靠連接的關鍵互連組件。

該連接器采用?BNC公頭（陽針）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC母座的快速插拔與可靠連接。尾部采用?壓接式（Crimp）?端接工藝，適配50-3規格線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體配有?SW16?扳手平臺，方便安裝與拆卸時的受力操作。產品總長?25.6mm，結構堅固、電氣性能優異，是替代焊接式或裝接式連接器、實現大批量線束自動化加工的理想選擇。

項目 規格詳情
產品型號 BNC-C-J-3
接口形態 BNC公頭（陽針），雙銷釘卡口式快鎖
適用電纜 RG142?/?SYV50-3?/?RG58/U?/?3DFB（50-3規格同軸電纜）
端接方式 壓接式（Crimp），適合自動化線束加工

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

射頻物理特性項目 工業級技術指標 / 測試條件
標準特性阻抗 50Ω（精準阻抗匹配，有效減少信號反射）
工作頻率范圍 DC ~ 4GHz（覆蓋4G通信、廣播電視、測試測量等主流頻段）
電壓駐波比（VSWR） ≤ 1.25（全頻段內回波損耗控制優良）
介質耐壓 1500V rms（海平面狀態，耐壓裕量充足）
內導體接觸電阻 ≤ 1.5mΩ（極低的信號傳導損耗）
外導體接觸電阻 ≤ 1mΩ
絕緣電阻 ≥ 5000MΩ（高頻絕緣性能優異）

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

項目 規格詳情
接口界面 BNC公頭（陽針），標準雙銷釘卡口式快鎖結構
適用電纜 RG142?/?SYV50-3?/?RG58/U?/?3DFB（50-3規格同軸電纜）
端接方式 壓接式（Crimp），適配線纜外導體編織層
結構樣式 直型一體化同軸結構
安裝螺紋長度 16.5mm
整體總長 25.6mm
扳手平臺 SW16，方便螺母鎖緊與拆卸
推薦剝線尺寸 嚴格按照圖示剝線尺寸作業，確保壓接可靠性
內導體材質 黃銅，表面鍍金工藝（高導電率、抗氧化）
外導體材質 黃銅，表面鍍鎳工藝（抗腐蝕、抗氧化）
絕緣介質 聚四氟乙烯（PTFE），高頻介電性能穩定
機械耐久性 ≥ 500次規范插拔與卡口鎖緊循環

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

項目 技術指標
工作溫度范圍 -45℃ ~ +125℃（寬溫域設計，適應戶外與工業環境）
綠色合規標準 100%?符合?RoHS?國際環保指令
質量體系 通過?ISO9001?國際質量管理體系認證

三、核心應用領域與行業方案

該款BNC-C-J-3壓接式公頭連接器憑借其?壓接高效適合批量加工、適配50-3大線徑電纜、接觸電阻極低?的優異特性，被廣泛應用于以下高頻場景：

  • 通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的主饋線鏈路中，用于50-3規格饋線的終端連接，壓接工藝確保大批量線束加工的一致性與可靠性。

  • 測試線纜組件批量制作：在射頻測試實驗室及線束加工廠中，壓接式結構配合自動化壓接設備，可大幅提升RG58/3DFB等常用測試線纜的生產效率與品質一致性。

  • 廣播電視發射設備：在廣電發射機、微波傳輸設備中，適配RG58/U等常用50-3線纜，滿足大功率信號的低損耗傳輸。

  • 工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為設備內部高頻互連組件，承受長期使用中的振動與插拔考驗。與焊接式相比，壓接結構一致性好、可靠性高，適合大批量采購與應用。

四、德索連接器（DOSIN）BNC壓接系列品控實力

BNC系列連接器與50-3規格同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。50-3線纜的外導體為編織銅網結構（尤其是RG58與3DFB，編織層密度及線徑各有差異），壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。此外，壓接式連接器在無專用壓接工具的輔助下難以完成可靠組裝，對操作規范性與模具匹配性要求更高。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-J-3型號全線采用高精度數控車削一體化加工工藝。我們對內導體同軸度與絕緣介質定位精度實施嚴格管控，確保壓接后連接器與線纜始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用?黃銅鍍金，確保高導電率與耐磨損；外導體采用?黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。同時，我們對壓接部位的尺寸一致性實施批次全檢，確保大批量采購時每一枚連接器的壓接性能高度一致。產品?100%?滿足RoHS環保要求，是各大通信設備商、線束加工廠及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在壓接式連接器的批量加工中，剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針或外導體編織層壓接不充分，引發信號衰減增大與接觸不良。尤其對于RG58與3DFB這類編織層密度不同的線纜，若未針對具體線型調整壓接參數，更易造成壓接缺陷。德索（DOSIN）通過提供?精確的推薦剝線尺寸圖?與?針對不同線纜的壓接工藝規范指導書，正是為了解決“壓接不良導致信號不穩、不同線型適配性差、批次一致性不佳”這一線束加工行業的普遍痛點。

如需獲取本系列BNC連接器的詳細?機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范指導書（含不同線纜壓接參數推薦），或需要申請?工廠批發詢價?與?免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。
