一、產品概述

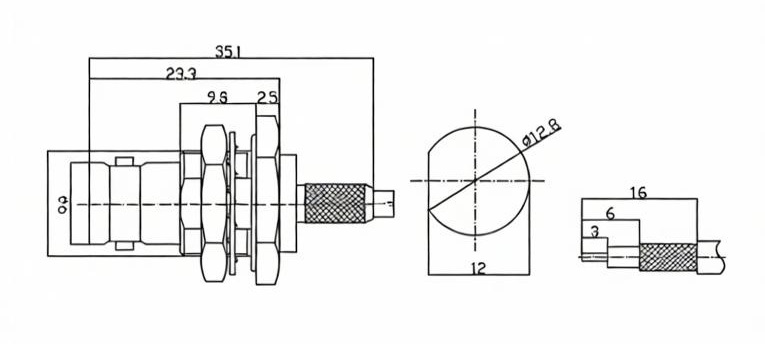

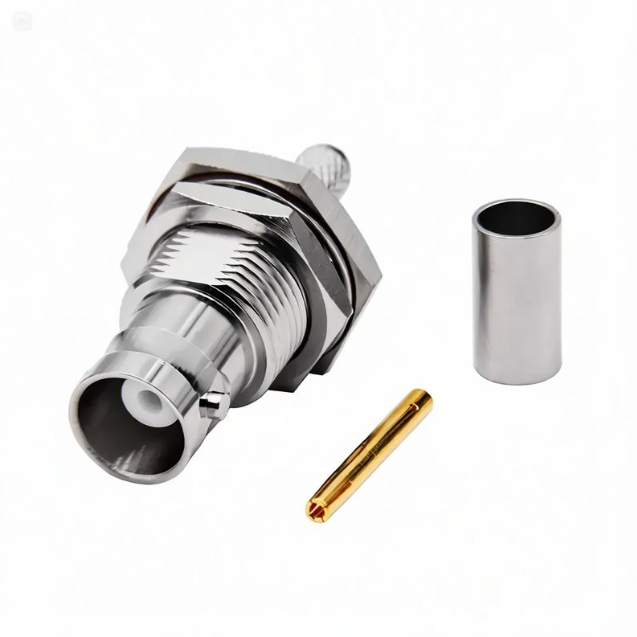

本產品為德索（DOSIN）針對中大線徑同軸電纜終端連接與機箱穿墻安裝場景推出的?BNC型母頭螺母穿墻射頻連接器，官方標準型號：BNC-C-KY-3。該產品專為?RG142、SYV50-3?及?RG58/U?三類50-3規格同軸電纜的精密端接而設計，是通信基站、室內分布系統、測試儀器及工業電子中需要面板穿墻固定與大線徑電纜匹配的關鍵互連組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其?螺母穿墻式（法蘭+螺母后置鎖緊）?安裝方式，配合標準安裝孔位，可實現面板兩側的牢固固定，適用于各類設備機箱的穿墻轉接場景。尾部采用?壓接式（Crimp）?端接工藝，適配50-3規格線纜的外導體編織層結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與信號穩定性。產品殼體中部配有?SW16 / SW17.5?扳手平臺，方便安裝與拆卸時的受力操作。產品結構堅固、電氣性能優異，是大線徑饋線面板轉接的理想解決方案。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

三、核心應用領域與行業方案

該款BNC-C-KY-3螺母穿墻母座憑借其穿墻固定可靠、適配大線徑電纜、壓接牢固、接觸電阻極低的優異特性，被廣泛應用于以下對信號完整性與安裝可靠性要求嚴苛的場景：

• 通信基站與室內分布系統（DAS）?：在4G/5G宏基站、室分系統的主饋線鏈路中，用于50-3規格饋線的面板穿墻連接，螺母后置設計確保機箱面板兩側固定牢固。

• 測試儀器與機箱面板：在頻譜分析儀、信號發生器、網絡分析儀等測試設備的后面板穿墻接口中，實現內部線纜與外部測試線的可靠轉接。

• 廣播電視發射設備：在廣電發射機、微波傳輸設備的機柜穿墻互連中，適配RG58/U等常用50-3線纜，滿足大功率信號的低損耗傳輸。

• 工業與電力通信：在工業控制機柜、電力載波通信終端等設備中，作為面板級射頻穿墻轉接件，承受長期使用中的振動與插拔考驗。

四、德索連接器（DOSIN）穿墻壓接系列品控實力

BNC系列連接器與50-3規格同軸電纜的壓接配合，對剝線尺寸精度與壓接模具精度有著嚴格的要求。50-3線纜的外導體為編織銅網結構，壓接高度偏差過大或外導體翻邊不均勻，均可能導致接觸電阻增大、屏蔽效能下降，進而引發信號泄漏與駐波惡化。尤其在4GHz頻段，微小的壓接缺陷即可造成可測的性能劣化。此外，穿墻安裝時法蘭面與面板的垂直度偏差還會影響插拔對心精度。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-C-KY-3型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面、殼體中心軸與內導體同軸度實施嚴格的多維度檢測管控，確保連接器與50-3線纜壓接后始終保持精準對心，同時保證穿墻安裝后法蘭面與面板垂直貼合。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用磷銅鍍金，確保高彈性與耐磨損；外導體采用黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、測試儀器廠及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在穿墻壓接連接器的安裝中，剝線尺寸偏差或壓接模具選型不當，常導致內導體壓接后縮針或外導體編織層壓接不充分，引發信號衰減增大與接觸不良。此外，穿墻安裝時螺母鎖緊扭矩過大可能造成法蘭面變形或連接器殼體扭轉，進而影響駐波比穩定性。德索（DOSIN）通過提供精確的推薦剝線尺寸圖與壓接工藝規范指導書，正是為了解決“壓接不良導致信號不穩、穿墻安裝對心不準、批次一致性差”這一線束加工與面板安裝場景的普遍痛點。

如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、壓接工藝規范與穿墻安裝指導書，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。

The post 德索BNC-C-KY-3 BNC母頭 螺母穿墻射頻連接器 匹配50-3線纜4G源頭工廠 appeared first on BNC接頭網.

一、產品概述

本產品為德索（DOSIN）針對半柔性同軸電纜終端連接與戶外防水安裝場景推出的?BNC型母頭螺母后置防水射頻連接器，官方標準型號：BNC-KYB2-1。該產品專為?KTR086?與?RG405?兩類半柔線纜的精密端接而設計，是通信基站、室外天饋系統、微波中繼及軍工電子中需要高可靠性防水密封與低損耗傳輸的關鍵互連組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其獨特的?螺母后置（面板后鎖緊）?安裝方式，配合法蘭盤與密封墊圈，可實現面板安裝后的優異防水防塵性能。尾部采用?裝接式（Assembly）?端接工藝，適配半柔線纜的外導體結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與相位穩定性。產品殼體配有?SW13?扳手平臺，方便安裝與拆卸時的受力操作。產品結構設計精良，電氣性能優異，是室外設備面板射頻接口防水的理想解決方案。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與防水密封（ENVIRONMENTAL & WATERPROOF）

三、核心應用領域與行業方案

該款BNC-KYB2-1螺母后置防水母座憑借其防水密封可靠、裝接牢固、相位穩定、接觸電阻極低的優異特性，被廣泛應用于以下對信號完整性與環境適應性要求嚴苛的場景：

• 室外通信基站與天饋系統：在4G/5G宏基站、微基站的室外天線饋線鏈路中，用于半柔饋線的面板穿墻連接，螺母后置設計配合密封墊圈有效防止雨水滲入設備內部。

• 微波中繼與雷達系統：在微波中繼設備、氣象雷達、導航雷達等戶外系統中，半柔線纜配合本連接器可實現高相位穩定性的射頻信號互連，同時滿足IP級防水要求。

• 戶外測試治具與野外機箱：在戶外射頻測試站點、野外應急通信機箱中，作為耐磨防損的高頻過渡接口，承受頻繁插拔與惡劣天氣考驗。

• 軍工與航空航天：在機載、艦載及地面車載電子設備中，憑借其抗振動、耐鹽霧、防淋雨的優異環境適應性，提供長期穩定可靠的射頻連接方案。

四、德索連接器（DOSIN）半柔線纜防水連接器品控實力

BNC系列連接器與半柔性同軸電纜的配合，對裝接工藝與結構同軸度有著遠高于普通柔性電纜的要求。半柔線纜的外導體為編織加鍍銀銅帶結構，一旦裝接不到位或連接器內導體與線纜內導體對心出現偏差，相位一致性將遭到破壞，導致高頻信號失真。尤其在4GHz頻段，微小的機械誤差即可引發顯著的插入損耗與駐波惡化。此外，戶外防水安裝場景對連接器法蘭面與面板的貼合密封性提出了更高要求。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KYB2-1型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面、密封面平面度及內導體同軸度實施嚴格的多維度檢測管控，確保連接器與半柔線纜裝接后始終保持精準對心，同時保證法蘭密封面與面板貼合緊密無間隙。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用磷銅鍍金，確保高彈性與耐磨損；外導體采用黃銅鍍三元合金，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、軍工院所及戶外系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在戶外防水面板連接器的安裝中，螺母后置式鎖緊結構若操作不當，常因扭矩控制不嚴導致密封墊圈擠壓變形或法蘭面傾斜，引發防水失效與中心針偏移。此外，半柔線纜裝接時剝線尺寸偏差亦可能導致相位漂移與信號衰減增大。德索（DOSIN）通過提供精確的推薦剝線尺寸圖與安裝扭矩推薦規范，正是為了解決“防水密封不可靠、裝接后相位不穩、戶外長期使用可靠性不足”這一室外射頻工程的普遍痛點。

如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接工藝與防水安裝規范指導書，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。

The post 德索BNC-KYB2-1 BNC母頭 螺母后置防水射頻連接器 匹配086半柔線纜源頭工廠 appeared first on BNC接頭網.

一、產品概述

本產品為德索（DOSIN）針對半剛性同軸電纜終端連接場景推出的?BNC型母頭安裝式射頻連接器，官方標準型號：BNC-KB2。該產品專為?KTR086?與?RG405?兩類半剛線纜的精密端接而設計，是通信基站、微波中繼、測試系統及軍工電子中需要高相位穩定性與低損耗傳輸的關鍵互連組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準雙銷釘卡口式快鎖結構實現與BNC公頭插拔件的快速連接。其尾部采用?裝接式（Assembly）?端接工藝，適配半剛線纜的外導體銅管結構，確保線纜與連接器之間的機械與電氣連接具有極高的抗拉強度與相位穩定性。產品殼體中部配有?SW10?扳手平臺，方便安裝與拆卸時的受力操作。產品結構緊湊（總長僅20mm），電氣性能優異，是替代普通BNC連接器、實現4G高頻段穩定信號傳輸的理想選擇。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

三、核心應用領域與行業方案

該款BNC-KB2半剛線纜專用母座憑借其結構緊湊、裝接牢固、相位穩定、接觸電阻極低的優異特性，被廣泛應用于以下對信號完整性要求嚴苛的場景：

• 基站天饋線系統：在4G/5G宏基站、微基站的天線饋線鏈路中，用于半剛饋線的終端連接，確保大功率信號的低損耗、高保真傳輸。

• 微波中繼與雷達系統：在微波中繼設備、氣象雷達、導航雷達等系統中，半剛線纜配合本連接器可實現高相位穩定性的射頻信號互連。

• 測試治具與自動化機臺：在射頻器件生產線的自動化測試治具中，作為耐磨防損的高頻過渡接口，承受頻繁插拔與振動沖擊。

• 軍工與航空航天：在機載、艦載及彈載電子設備中，憑借其抗振動、耐鹽霧的優異環境適應性，提供長期穩定可靠的射頻連接方案。

四、德索連接器（DOSIN）半剛線纜專用連接器品控實力

BNC系列連接器與半剛性同軸電纜的配合，對裝接工藝與結構同軸度有著遠高于普通柔性電纜的要求。半剛線纜的外導體為銅管結構，一旦裝接不到位或連接器內導體與線纜內導體對心出現偏差，相位一致性將遭到破壞，導致高頻信號失真。尤其在4GHz頻段，微小的機械誤差即可引發顯著的插入損耗與駐波惡化。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KB2型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面、殼體中心軸與內導體同軸度實施嚴格的多維度檢測管控，確保連接器與半剛線纜裝接后始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。其超緊湊的20mm總長設計，更是在保證優異電氣性能的同時，大幅節省了設備內部空間。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用磷銅鍍金，確保高彈性與耐磨損；外導體采用黃銅鍍三元合金，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS環保要求，是各大通信設備商、軍工院所及測試系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在半剛線纜組件的加工中，裝接式連接器常因剝線尺寸控制不嚴或裝接操作不規范，導致內導體裝接后縮針或外導體銅管變形，引發相位漂移與信號衰減增大。德索（DOSIN）通過提供精確的推薦剝線尺寸圖與裝接工藝規范指導書，正是為了解決“裝接后相位不穩、信號一致性差、批次質量波動大”這一半剛線束加工行業的普遍痛點。

如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、裝接工藝規范指導書，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。

The post 德索BNC-KB2 BNC母頭連接器 適用于086/RG405等半剛同軸線纜源頭廠商 appeared first on BNC接頭網.

The post 德索BNC-KYB2 BNC母頭 086/RG405半剛線纜專用連接器 4G高頻同軸母座廠家直供 appeared first on BNC接頭網.

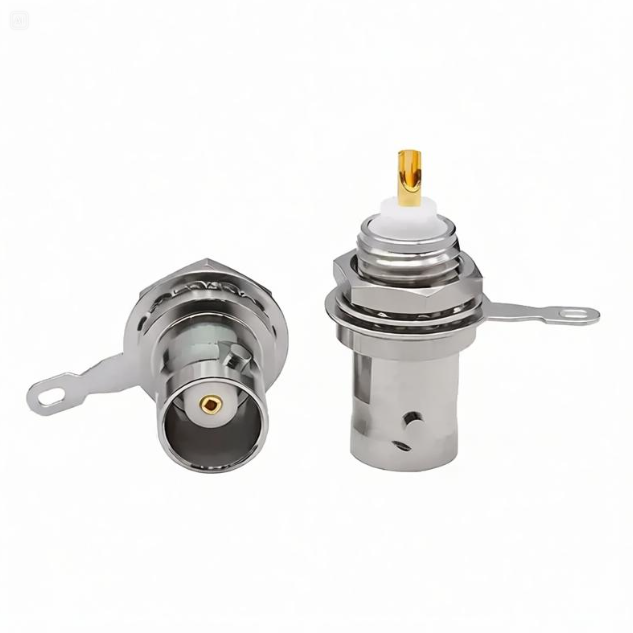

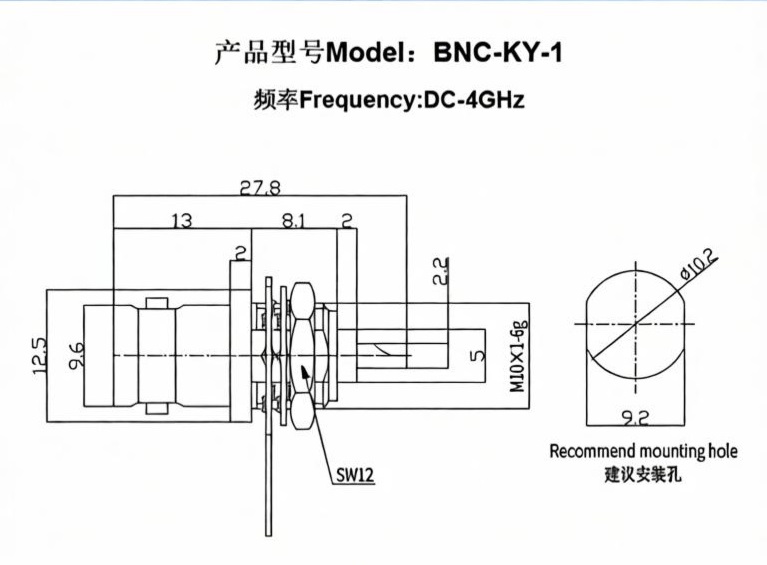

本產品為德索（DOSIN）針對機殼面板固定安裝場景推出的?BNC型法蘭安裝母頭射頻連接器，官方標準型號：BNC-KY-1（行業慣用別稱：BNC-50KY）。該產品專為需要在設備機箱、儀器面板或屏蔽殼體上提供穩固BNC接口而設計，是通信設備、測試儀器及工業電子系統中不可或缺的面板級射頻互連組件。

該連接器采用?BNC母頭（內孔）?接口形態，通過標準?M10×1.6g?英制螺紋與?法蘭盤安裝孔?實現與機殼面板的牢固固定。其尾部采用?焊片式?引出結構，便于與PCB板或內部線纜進行可靠焊接。產品中部配有?SW12?扳手平臺，方便安裝與拆卸操作。整體結構緊湊、固定可靠，是替代普通浮動式BNC連接器、實現面板級高精度射頻信號饋入/饋出的理想選擇。

二、核心技術參數表

1. 電氣性能指標（ELECTRICAL PARAMETER）

以下電氣參數嚴格依據工業級測試標準，確保信號傳輸的高保真度與穩定性。

2. 機械規格與材質構成（MECHANICAL & MATERIAL）

3. 環境適應性與綠色合規（ENVIRONMENTAL & COMPLIANCE）

三、核心應用領域與行業方案

該款BNC-KY-1法蘭安裝母頭連接器憑借其法蘭固定可靠、頻段覆蓋廣、接觸電阻極低的優異特性，被廣泛應用于以下場景：

• 通信設備機箱面板：在基站設備、直放站、室內分布系統（DAS）的主機面板上，作為射頻信號輸入/輸出端口，提供標準BNC測試接口。

• 儀器儀表前面板：廣泛應用于頻譜分析儀、信號發生器、示波器、網絡分析儀等測試儀器的面板接口，方便測試線纜的頻繁插拔。

• 屏蔽箱與測試治具：在EMC屏蔽箱、自動化測試治具的殼體上作為信號饋入穿墻轉接件，確保屏蔽效能與信號完整性。

• 廣播電視與電力通信：廣電發射設備、電力載波通信終端等工業級設備的機殼固定接口，滿足長期穩定運行需求。

四、德索連接器（DOSIN）法蘭安裝系列品控實力

BNC系列連接器作為一種卡口式中功率射頻連接器，其法蘭面板安裝型號對同軸度與絕緣介質的精密度要求極高。法蘭盤與殼體的垂直度偏差或內部PTFE絕緣子的位置偏移，均可能導致插拔力異常、接觸不良甚至信號反射增大等問題。

德索連接器（DOSIN）依托?超過20000平米?的精密制造車間與?超過20年?的射頻連接器研發經驗，針對BNC-KY-1型號全線采用高精度數控車削一體化加工工藝。我們對法蘭定位面與殼體中心軸的同軸度實施嚴格管控，確保面板安裝后連接器與對接插頭始終保持精準對心。通過對?PTFE絕緣介質?進行精密成型與定位，確保高頻信號在連接器內部的平滑過渡與低損耗傳輸。

作為全面通過?ISO9001?質量管理體系認證的源頭實力大廠，德索堅持采用?高純度磷銅與黃銅棒料?及優質電鍍工藝。出廠的每一枚連接器，其內導體采用磷銅鍍金，確保高彈性與耐磨損；外導體采用黃銅鍍鎳，具備優異的抗腐蝕與抗氧化能力。產品?100%?滿足RoHS及REACH環保要求，是各大通信設備商、儀器儀表廠及系統集成商大批量采購的可靠源頭貨源。

五、技術交流與工程選型快問

在機殼面板安裝場景中，法蘭固定式連接器常因安裝面板開孔尺寸不準或法蘭面貼合不嚴，導致連接器中心軸偏移，進而引起插拔困難或內導體受力變形。德索（DOSIN）通過提供精確的推薦安裝孔尺寸圖與嚴格的同軸度出廠檢測，正是為了解決“安裝對心不準、插拔手感異常、長期使用松動”這一面板安裝場景的常見痛點。

如需獲取本系列BNC連接器的詳細機械尺寸CAD圖紙、矢量網絡分析儀（VNA）實測駐波曲線報告、面板開孔推薦規范，或需要申請工廠批發詢價與免費樣品評估，歡迎在下方留言，或直接聯系德索的在線客服。我們的高頻射頻技術支持團隊將在第一時間為您提供全面的選型配合。

The post 德索BNC-KY-1法蘭安裝母頭 BNC-50KY機殼面板固定射頻連接器源頭工廠 appeared first on BNC接頭網.

德索連接器 · 王工

很多超聲設備維修人員都有過類似經歷：

探頭偶爾掉信號；

輕輕晃一下線纜又恢復正常；

測試時一切正常，臨床使用時卻頻繁報錯；

更換探頭后故障神秘消失。

一開始大家往往懷疑：

BNC接頭接觸不良

主機接口磨損

焊點虛焊

電路板故障

但拆開大量返修探頭后會發現：

真正的罪魁禍首，經常藏在硅膠護套內部。

那里有一根正在慢慢走向死亡的銅導體。

故障不是突然發生的

很多人認為：

線纜壞了就是一下斷掉。

實際上絕大多數情況不是這樣。

真實過程更像：

正常
↓
少量銅絲斷裂
↓
部分導體斷裂
↓
阻抗開始變化
↓
偶發掉線
↓
完全斷路

這是一個典型的疲勞失效過程。

往往持續數月甚至數年。

為什么超聲探頭最容易出現這種問題？

因為探頭是醫療設備里少數需要頻繁運動的部件。

醫生使用過程中：

抬起

放下

轉向

扭轉

收納

每天可能重復數百次。

一年下來：

彎折次數可能達到幾十萬次。

而應力最集中的位置通常就在：

BNC尾部

護套出口

應力釋放區

硅膠護套并不等于不會斷

很多人看到柔軟的硅膠會產生錯覺：

外面這么軟，里面應該很安全。

實際上：

硅膠主要負責：

緩沖

防護

防水

但無法消除內部導體反復受力。

尤其在護套與線纜剛度變化的位置。

工程上稱為：

應力集中區

這里往往是最早出現疲勞裂紋的地方。

銅絲是怎么一步步斷掉的？

線纜內部通常由多股細銅絲組成。

剛開始：

||||||||||

全部完整。

經過長期彎折后：

|||||||/||

少量銅絲斷裂。

繼續使用：

|||||///||

斷裂越來越多。

最終：

|/////////

只剩少數導體承擔全部電流。

直到徹底斷開。

為什么故障會時好時壞？

這是最典型的疲勞斷線特征。

當線纜處于某個角度時：

斷裂面接觸。

表現為：

信號正常

稍微彎一下：

斷裂面分開。

表現為：

信號丟失

于是現場出現：

晃一下好了
再晃一下又壞了

的詭異現象。

超聲系統為什么特別敏感？

因為超聲探頭傳輸的是：

高頻脈沖信號

很多信號幅度并不高。

當部分銅絲斷裂后：

可能出現：

接觸電阻增加

信號衰減增加

噪聲提高

波形失真

在完全斷路之前。

圖像質量往往已經開始下降。

最危險的階段不是完全斷線

很多工程師認為：

完全斷了才算壞。

實際上最危險的是：

半斷不斷

間歇接觸

阻抗漂移

因為這種故障：

難復現；

難定位；

難檢測。

經常造成誤判。

如何提前發現？

德索連接器在醫療設備線纜失效分析中，通常重點檢查：

護套出口是否發白

長期彎折后材料會出現應力白化。

是否存在固定折痕

同一位置長期彎曲風險最高。

搖擺測試

輕微晃動觀察信號變化。

導通與動態監測

靜態導通正常并不代表沒有問題。

X光或切片分析

用于確認內部斷絲情況。

為什么越來越多設備開始加強應力釋放設計？

因為統計發現：

大量探頭返修并不是BNC接口本體損壞。

而是：

連接器正常
↓
線纜正常
↓
連接器與線纜交界處失效

長尾護套

分級緩沖結構

編織層固定

柔性過渡設計

目的就是降低彎折應力集中。

老維修工程師的一句話

很多探頭返修時，大家都盯著BNC接口看。

但真正斷掉的地方往往藏在護套里面。

因為銅絲不是一次性斷掉的。

它們是在無數次彎折中，一根接一根退出工作，直到最后一根也撐不住。

寫在最后

便攜超聲探頭上的BNC公頭及其線纜組件，長期面臨高頻率彎折和扭轉應力。

德索連接器在醫療設備失效分析案例中發現：

大多數斷線故障都源于連接器尾部應力集中區域；

銅導體往往經歷漸進式疲勞斷裂，而非瞬間失效；

在完全斷路之前，信號衰減、接觸不穩定和圖像異常通常已經出現。

因此對于超聲探頭而言，決定壽命的往往不是BNC接頭本身，而是隱藏在硅膠護套內部、每天承受數百次彎折的那束細小銅絲。

因為線纜的死亡，從來不是突然發生的，而是一場持續數十萬次彎折的漫長消耗戰。

The post BNC公頭在便攜超聲探頭上的反復彎折疲勞，硅膠護套里的銅絲斷裂漸進過程 appeared first on BNC接頭網.

德索連接器 · 王工

做過充電樁研發或產線測試的工程師，大概率都經歷過這樣一種事故：

上午剛校準好的采集卡。

下午測試幾次直流繼電器動作波形。

突然：

通道無響應

波形全是噪聲

輸入端直接損壞

拆開檢查發現：

采集卡壞了。

BNC線沒壞。

示波器也沒壞。

最后追查源頭：

竟然是直流繼電器動作瞬間產生的高壓瞬態竄進了采集通道。

德索連接器在新能源測試項目中發現，很多工程師認為BNC只是一個信號接口。

實際上在高壓測試系統里：

BNC負責傳輸信號

卻不負責承受高壓能量

如果防護設計不到位，幾千塊甚至幾萬塊的采集卡往往比繼電器先報廢。

直流繼電器為什么比交流繼電器危險？

很多人低估了直流系統。

因為交流過零點會自然滅弧。

而直流系統：

持續電流
+
持續電壓

斷開瞬間容易形成：

電弧

電感反沖

尖峰脈沖

共模干擾

尤其在：

750V平臺

1000V平臺

1500V儲能系統

中更加明顯。

采集卡為什么最容易中招？

因為大部分動作特性測試。

測的是：

吸合時間

釋放時間

觸點彈跳

動作波形

這些信號本身可能只有：

5V
10V
24V

量級。

而采集卡輸入通常十分敏感。

結果繼電器動作瞬間：

幾十伏、幾百伏甚至更高的尖峰被耦合進來。

對于前端ADC來說：

基本等于正面挨了一拳。

最常見的侵入路徑

很多人以為：

高壓只能從信號線進來。

實際上真正常見的是：

地線共模抬升

電容耦合

線束串擾

電磁感應

最后通過BNC外導體進入采集系統。

這也是為什么：

明明中心導體沒接高壓。

采集卡還是燒了。

第一層防護：限壓

經驗上。

采集卡前端不要直接接繼電器信號。

應增加：

TVS瞬態抑制器

箝位二極管

壓敏器件

讓尖峰優先被吸收。

原則很簡單：

讓保護器件先犧牲
不要讓采集卡先犧牲

第二層防護：隔離

這是最有效的方案。

例如：

光電隔離

數字隔離

隔離放大器

把高壓側和采集側徹底分開。

即使出現異常尖峰。

也難以直接進入采集系統。

第三層防護：BNC入口保護

很多測試箱設計忽略這一點。

實際上BNC接口剛進入機箱時。

最好增加：

一級浪涌保護

共模濾波

RC吸收網絡

而不是直接連到采集板。

否則：

BNC就成了故障能量進入設備的高速通道。

為什么示波器沒事，采集卡卻燒了？

因為很多工業示波器前端保護非常強。

往往具備：

過壓保護

高能浪涌吸收

多級衰減

而部分數據采集卡為了提高采樣精度。

輸入級保護相對有限。

結果就是：

同一根BNC線。

示波器能扛住。

采集卡先陣亡。

一個真實的測試誤區

很多工程師認為：

“測的是24V線圈，應該很安全。”

但危險往往不來自額定電壓。

而來自：

斷開瞬間

電感釋放

接觸器彈跳

電弧熄滅

產生的高頻尖峰。

這些尖峰持續時間極短。

卻足以擊穿輸入電路。

老測試工程師的一句話

很多人把采集卡燒壞后第一反應是：

設備質量不行。

但經驗豐富的人會先問：

BNC入口前做了幾級保護？

因為在高壓測試系統里。

真正危險的從來不是穩態電壓。

而是那幾微秒的瞬態尖峰。

寫在最后

在充電樁直流繼電器動作特性測試中，BNC插座本身只是信號傳輸接口，并不意味著可以直接承受高壓瞬態沖擊。

德索連接器在新能源測試項目中發現：

采集卡損壞多數來自高壓瞬態侵入而非持續過壓；

共模干擾、電感反沖和電磁耦合往往比信號本身更危險；

TVS限壓、隔離設計和BNC入口保護三者結合，才能真正提升系統可靠性。

因此測試系統設計時，最值得保護的往往不是繼電器，而是后面那塊價格昂貴、又極其脆弱的數據采集卡。

The post 充電樁直流繼電器動作特性測試用BNC插座，高壓瞬態侵入燒壞采集卡的防護方案 appeared first on BNC接頭網.

The post BNC線束加工后回波損耗為什么突然變差？先從這3個關鍵環節自查 appeared first on BNC接頭網.

德索連接器 · 王工

很多人做 BNC 線束加工時，都會把注意力放在比較“看得見”的地方。

比如：

• 焊點亮不亮
• 拉拔力夠不夠
• 壓接牢不牢
• 駐波能不能過

但真正做過高頻線束長期可靠性的人都會知道。

有一種東西。

前期幾乎很難發現。

可一旦設備進入長期運行階段。

它能悄悄把整個射頻鏈路拖進“慢性失效”。

這個東西就是：

助焊劑殘留。

前段時間德索實驗室幫客戶復盤一批室外 BNC 視頻傳輸線束時，就遇到過一個特別典型的問題。

產品出廠時：

• 網分正常
• 插損正常
• 視頻傳輸正常

結果設備上線三個月后。

開始陸續出現：

• 高頻噪聲增加
• 圖像偶發雪花
• 信號衰減波動
• BNC接口局部發黑

最開始客戶懷疑：

• 線材氧化
• 鍍層問題
• 環境濕氣

結果最后拆開發現

真正的問題居然只是：

焊接后的助焊劑殘留沒有清理干凈。

為什么助焊劑在高頻線束里這么危險？

很多人會覺得：

助焊劑不就是幫助焊錫潤濕嗎？

焊完不就結束了？

但實際上。

很多助焊劑殘留本身：

• 帶有活性離子
• 具有吸濕性
• 會長期腐蝕金屬
• 會改變表面絕緣狀態

而這些變化。

在高頻系統里會被迅速放大。

BNC為什么特別容易受助焊劑影響？

因為 BNC 本質上是：

高頻同軸結構。

而高頻系統最怕的。

并不是完全斷路。

而是：

接觸狀態慢慢變差。

比如：

• 屏蔽層局部腐蝕
• 焊點氧化
• 微弱漏電路徑形成

這些問題低頻下可能完全感覺不到。

但頻率一高：

駐波和插損就會開始漂移。

德索實驗室之前拆過一批“發黑”的BNC線束

客戶做的是戶外安防系統。

現場最開始只是偶發：

• 畫面噪點
• 高頻信號衰減

后面隨著時間增加。

問題越來越明顯。

拆開發現

BNC焊點附近存在大量褐色殘留物。

進一步檢測后發現：

助焊劑已經開始吸濕碳化。

部分位置甚至出現輕微電化學腐蝕。

為什么很多助焊劑問題都是“后期爆發”？

因為它不像虛焊那樣立刻失效。

它更像：

緩慢老化。

剛生產完成時。

很多指標甚至完全正常。

但隨著：

• 時間推移
• 溫濕循環
• 電化學反應累積

殘留物會慢慢開始：

• 吸附濕氣
• 腐蝕金屬
• 改變絕緣特性

于是高頻性能開始漂移。

高頻系統為什么特別怕“吸濕”？

因為高頻電場對介質變化非常敏感。

尤其在同軸結構里。

一旦助焊劑殘留吸濕。

局部區域的：

• 介電常數
• 表面阻抗
• 高頻回流路徑

都會發生變化。

最終表現出來就是：

• 駐波波動
• 插損增加
• 高頻噪聲上升

很多人低估了“微弱漏電”的影響

低頻系統里。

一點點漏電流可能完全沒感覺。

但 GHz 級高頻系統不同。

尤其：

• 視頻傳輸
• 無線射頻
• 高頻采集

這些系統里。

微小表面污染都會影響：

高頻能量分布。

一個很多人忽略的問題：不是所有助焊劑都適合射頻線束

有些低成本助焊劑：

• 活性很強
• 殘留很多
• 揮發不完全

雖然焊接很容易。

但長期穩定性會明顯更差。

尤其高頻線束：

對殘留潔凈度的要求。

通常遠高于普通電子產品。

為什么現在成熟BNC線束廠越來越重視“離子殘留控制”？

因為行業已經慢慢發現

很多后期失效問題。

真正根源并不是：

焊點沒焊牢。

而是：

焊完之后殘留物沒處理干凈。

所以現在高端線束加工通常會重點控制：

• 助焊劑類型
• 焊后清洗流程
• 離子殘留值
• 干燥工藝
• 表面潔凈度

而不是只關注：

“焊沒焊上”。

為什么有些線束越到后期性能越差？

因為助焊劑殘留會隨著時間不斷變化。

尤其：

• 高溫
• 潮濕
• 鹽霧
• 戶外老化

這些環境里。

殘留物會持續加速腐蝕。

最終：

高頻一致性開始崩掉。

德索實驗室后來總結了一個規律

很多 BNC 長期失效案例。

最后都不是：

接頭結構設計不行。

而是：

焊接后那些看不見的化學殘留，正在慢慢破壞整個射頻系統。

尤其：

• 清洗不徹底
• 助焊劑選錯
• 干燥不到位
• 表面污染累積

這些問題。

前期可能完全檢測不出來。

但進入長期運行后：

會被高頻系統迅速放大。

寫在最后

BNC 線束中的助焊劑殘留，看似只是焊接后的一個小細節，但它真正影響的，其實是整個高頻鏈路長期工作的穩定性。

很多后期出現的駐波漂移、信號噪聲甚至接口氧化問題，本質上都和焊后殘留是否被徹底清理有關。

這些年德索連接器在協助客戶分析 BNC 高頻異常案例時，也越來越明顯感受到：

真正穩定的射頻線束加工，并不是“焊接完成”就結束了。

很多時候。

真正決定產品壽命的。

恰恰是：

焊接之后，那些肉眼看不見的殘留物到底有沒有被真正處理干凈。

The post BNC線束加工中助焊劑殘留為什么必須徹底清理？射頻性能長期穩定性分析 appeared first on BNC接頭網.
