BNC母對母：結構特點、應用場景與線束解析
作者：周工｜射頻連接器與線束工程師
品牌：德索（Dosinconn）｜專注射頻與工業連接器及線束加工
官網：http://www.koair.cn/
在同軸視頻、監控系統與測試鏈路中，**BNC母對母（BNC Female–Female Adapter）**是一個非常常用的小型轉接件。
它不復雜，卻在實際項目里承擔著“延長”“轉接”“穿板”的重要角色。
兩端同為母接口，可讓兩條 BNC 公頭線纜順利銜接，使系統布線更靈活、設備安裝更自由。
以下將從結構、應用、線束搭配、工程師選型建議與品牌信息五個維度進行完整解析。
?? 一、結構特點：雙母端結構，讓連接更自由
1）雙母接口（Female–Female）
兩端均為孔型接口，可直接對接兩條 BNC 公頭線纜，適用于視頻與測試延長。
2）卡口鎖緊結構
BNC 標志性的 bayonet 卡口，輕擰即可鎖定，抗振動、不易松脫。
3）金屬屏蔽外殼
多為銅殼或鋅合金，表面鍍鎳或鍍金，可有效降低外界干擾。
4）支持 50Ω / 75Ω 兩種阻抗
-
75Ω 用于監控視頻與廣電系統
-
50Ω 用于射頻、儀器儀表與測試設備
?? 二、應用場景：監控、廣電與測試系統的萬能轉接件
1）視頻監控系統
?? 同軸視頻線延長
?? DVR/NVR 端轉接
?? 攝像頭布線中繼點
2）廣播影像系統
?? 機位信號延伸
?? 切換臺、調音臺視頻接口適配
?? 視頻矩陣前后級轉接
3）電子測試與實驗室
?? 示波器延長跳線
?? 射頻測試平臺排線
?? 儀器儀表端口轉接
4）機柜 / 設備面板穿板
?? 母對母可作為“面板母座”使用
?? 將內部信號引出到設備外側，便于維護
?? 三、線束搭配解析：組成更靈活的布線方案
雖然 BNC母對母本身不帶線，但常與同軸線組成系統方案。
常用線材搭配：
-
RG58 / RG59 / RG6
-
50Ω 射頻同軸線
-
75Ω 視頻監控線
-
機柜內部短跳線
可定制模塊：
-
線長
-
端接類型（BNC公頭、母頭、彎頭）
-
屏蔽結構（單編織 / 多編織）
-
護套（PVC、PE、耐彎折 TPU）
適用于監控工程、測試平臺、視頻采集設備等。
?? 四、工程師選型建議（實戰版）
如果正在做視頻或射頻布線，建議按以下要點選擇 BNC 母對母：
? 選擇正確阻抗
-
視頻監控：75Ω
-
射頻調試：50Ω
? 考慮是否要固定在面板

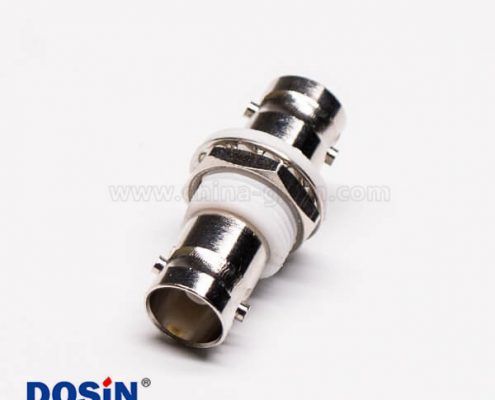

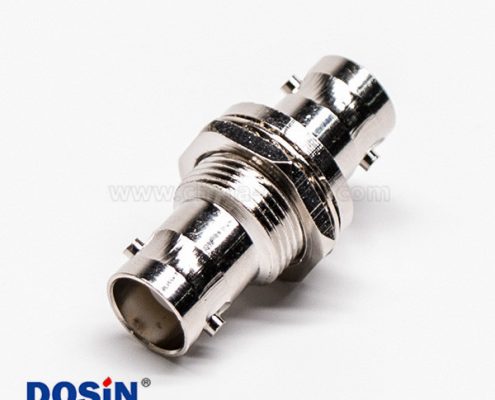

如果用于設備外殼，請選 帶螺母固定的穿板母對母
? 考慮插拔頻率
多次拆裝建議選擇耐插拔等級更高的工業級型號。
? 看設備端口方向
直式、穿板式、加長式可按空間布局選擇。
一句話總結：
阻抗要對，結構要穩，用途要清，才能避免信號損耗與松脫問題。
