德索連接器 · 王工

做過充電樁研發或產線測試的工程師，大概率都經歷過這樣一種事故：

上午剛校準好的采集卡。

下午測試幾次直流繼電器動作波形。

突然：

通道無響應

波形全是噪聲

輸入端直接損壞

拆開檢查發現：

采集卡壞了。

BNC線沒壞。

示波器也沒壞。

最后追查源頭：

竟然是直流繼電器動作瞬間產生的高壓瞬態竄進了采集通道。

德索連接器在新能源測試項目中發現，很多工程師認為BNC只是一個信號接口。

實際上在高壓測試系統里：

BNC負責傳輸信號

卻不負責承受高壓能量

如果防護設計不到位，幾千塊甚至幾萬塊的采集卡往往比繼電器先報廢。

直流繼電器為什么比交流繼電器危險？

很多人低估了直流系統。

因為交流過零點會自然滅弧。

而直流系統：

持續電流
+
持續電壓

斷開瞬間容易形成：

電弧

電感反沖

尖峰脈沖

共模干擾

尤其在：

750V平臺

1000V平臺

1500V儲能系統

中更加明顯。

采集卡為什么最容易中招？

因為大部分動作特性測試。

測的是：

吸合時間

釋放時間

觸點彈跳

動作波形

這些信號本身可能只有：

5V
10V
24V

量級。

而采集卡輸入通常十分敏感。

結果繼電器動作瞬間：

幾十伏、幾百伏甚至更高的尖峰被耦合進來。

對于前端ADC來說：

基本等于正面挨了一拳。

最常見的侵入路徑

很多人以為：

高壓只能從信號線進來。

實際上真正常見的是：

地線共模抬升

電容耦合

線束串擾

電磁感應

最后通過BNC外導體進入采集系統。

這也是為什么：

明明中心導體沒接高壓。

采集卡還是燒了。

第一層防護：限壓

經驗上。

采集卡前端不要直接接繼電器信號。

應增加：

TVS瞬態抑制器

箝位二極管

壓敏器件

讓尖峰優先被吸收。

原則很簡單：

讓保護器件先犧牲
不要讓采集卡先犧牲

第二層防護：隔離

這是最有效的方案。

例如：

光電隔離

數字隔離

隔離放大器

把高壓側和采集側徹底分開。

即使出現異常尖峰。

也難以直接進入采集系統。

第三層防護：BNC入口保護

很多測試箱設計忽略這一點。

實際上BNC接口剛進入機箱時。

最好增加：

一級浪涌保護

共模濾波

RC吸收網絡

而不是直接連到采集板。

否則：

BNC就成了故障能量進入設備的高速通道。

為什么示波器沒事，采集卡卻燒了？

因為很多工業示波器前端保護非常強。

往往具備：

過壓保護

高能浪涌吸收

多級衰減

而部分數據采集卡為了提高采樣精度。

輸入級保護相對有限。

結果就是：

同一根BNC線。

示波器能扛住。

采集卡先陣亡。

一個真實的測試誤區

很多工程師認為：

“測的是24V線圈，應該很安全?！?/p>

但危險往往不來自額定電壓。

而來自：

斷開瞬間

電感釋放

接觸器彈跳

電弧熄滅

產生的高頻尖峰。

這些尖峰持續時間極短。

卻足以擊穿輸入電路。

老測試工程師的一句話

很多人把采集卡燒壞后第一反應是：

設備質量不行。

但經驗豐富的人會先問：

BNC入口前做了幾級保護？

因為在高壓測試系統里。

真正危險的從來不是穩態電壓。

而是那幾微秒的瞬態尖峰。

寫在最后

在充電樁直流繼電器動作特性測試中，BNC插座本身只是信號傳輸接口，并不意味著可以直接承受高壓瞬態沖擊。

德索連接器在新能源測試項目中發現：

采集卡損壞多數來自高壓瞬態侵入而非持續過壓；

共模干擾、電感反沖和電磁耦合往往比信號本身更危險；

TVS限壓、隔離設計和BNC入口保護三者結合，才能真正提升系統可靠性。

因此測試系統設計時，最值得保護的往往不是繼電器，而是后面那塊價格昂貴、又極其脆弱的數據采集卡。

The post 充電樁直流繼電器動作特性測試用BNC插座，高壓瞬態侵入燒壞采集卡的防護方案 appeared first on BNC接頭網.

德索連接器 · 王工

很多人做 BNC 線束加工時，都會把注意力放在比較“看得見”的地方。

比如：

• 焊點亮不亮
• 拉拔力夠不夠
• 壓接牢不牢
• 駐波能不能過

但真正做過高頻線束長期可靠性的人都會知道。

有一種東西。

前期幾乎很難發現。

可一旦設備進入長期運行階段。

它能悄悄把整個射頻鏈路拖進“慢性失效”。

這個東西就是：

助焊劑殘留。

前段時間德索實驗室?guī)涂蛻魪捅P一批室外 BNC 視頻傳輸線束時，就遇到過一個特別典型的問題。

產品出廠時：

• 網分正常
• 插損正常
• 視頻傳輸正常

結果設備上線三個月后。

開始陸續出現：

• 高頻噪聲增加
• 圖像偶發雪花
• 信號衰減波動
• BNC接口局部發黑

最開始客戶懷疑：

• 線材氧化
• 鍍層問題
• 環境濕氣

結果最后拆開發現

真正的問題居然只是：

焊接后的助焊劑殘留沒有清理干凈。

為什么助焊劑在高頻線束里這么危險？

很多人會覺得：

助焊劑不就是幫助焊錫潤濕嗎？

焊完不就結束了？

但實際上。

很多助焊劑殘留本身：

• 帶有活性離子
• 具有吸濕性
• 會長期腐蝕金屬
• 會改變表面絕緣狀態

而這些變化。

在高頻系統里會被迅速放大。

BNC為什么特別容易受助焊劑影響？

因為 BNC 本質上是：

高頻同軸結構。

而高頻系統最怕的。

并不是完全斷路。

而是：

接觸狀態慢慢變差。

比如：

• 屏蔽層局部腐蝕
• 焊點氧化
• 微弱漏電路徑形成

這些問題低頻下可能完全感覺不到。

但頻率一高：

駐波和插損就會開始漂移。

德索實驗室之前拆過一批“發黑”的BNC線束

客戶做的是戶外安防系統。

現場最開始只是偶發：

• 畫面噪點
• 高頻信號衰減

后面隨著時間增加。

問題越來越明顯。

拆開發現

BNC焊點附近存在大量褐色殘留物。

進一步檢測后發現：

助焊劑已經開始吸濕碳化。

部分位置甚至出現輕微電化學腐蝕。

為什么很多助焊劑問題都是“后期爆發”？

因為它不像虛焊那樣立刻失效。

它更像：

緩慢老化。

剛生產完成時。

很多指標甚至完全正常。

但隨著：

• 時間推移
• 溫濕循環
• 電化學反應累積

殘留物會慢慢開始：

• 吸附濕氣
• 腐蝕金屬
• 改變絕緣特性

于是高頻性能開始漂移。

高頻系統為什么特別怕“吸濕”？

因為高頻電場對介質變化非常敏感。

尤其在同軸結構里。

一旦助焊劑殘留吸濕。

局部區域的：

• 介電常數
• 表面阻抗
• 高頻回流路徑

都會發生變化。

最終表現出來就是：

• 駐波波動
• 插損增加
• 高頻噪聲上升

很多人低估了“微弱漏電”的影響

低頻系統里。

一點點漏電流可能完全沒感覺。

但 GHz 級高頻系統不同。

尤其：

• 視頻傳輸
• 無線射頻
• 高頻采集

這些系統里。

微小表面污染都會影響：

高頻能量分布。

一個很多人忽略的問題：不是所有助焊劑都適合射頻線束

有些低成本助焊劑：

• 活性很強
• 殘留很多
• 揮發不完全

雖然焊接很容易。

但長期穩定性會明顯更差。

尤其高頻線束：

對殘留潔凈度的要求。

通常遠高于普通電子產品。

為什么現在成熟BNC線束廠越來越重視“離子殘留控制”？

因為行業已經慢慢發現

很多后期失效問題。

真正根源并不是：

焊點沒焊牢。

而是：

焊完之后殘留物沒處理干凈。

所以現在高端線束加工通常會重點控制：

• 助焊劑類型
• 焊后清洗流程
• 離子殘留值
• 干燥工藝
• 表面潔凈度

而不是只關注：

“焊沒焊上”。

為什么有些線束越到后期性能越差？

因為助焊劑殘留會隨著時間不斷變化。

尤其：

• 高溫
• 潮濕
• 鹽霧
• 戶外老化

這些環境里。

殘留物會持續加速腐蝕。

最終：

高頻一致性開始崩掉。

德索實驗室后來總結了一個規律

很多 BNC 長期失效案例。

最后都不是：

接頭結構設計不行。

而是：

焊接后那些看不見的化學殘留，正在慢慢破壞整個射頻系統。

尤其：

• 清洗不徹底
• 助焊劑選錯
• 干燥不到位
• 表面污染累積

這些問題。

前期可能完全檢測不出來。

但進入長期運行后：

會被高頻系統迅速放大。

寫在最后

BNC 線束中的助焊劑殘留，看似只是焊接后的一個小細節，但它真正影響的，其實是整個高頻鏈路長期工作的穩定性。

很多后期出現的駐波漂移、信號噪聲甚至接口氧化問題，本質上都和焊后殘留是否被徹底清理有關。

這些年德索連接器在協助客戶分析 BNC 高頻異常案例時，也越來越明顯感受到：

真正穩定的射頻線束加工，并不是“焊接完成”就結束了。

很多時候。

真正決定產品壽命的。

恰恰是：

焊接之后，那些肉眼看不見的殘留物到底有沒有被真正處理干凈。

The post BNC線束加工中助焊劑殘留為什么必須徹底清理？射頻性能長期穩定性分析 appeared first on BNC接頭網.

The post BNC連接線長度每增加半米，高頻極限下降多少？實測數據顛覆認知 appeared first on BNC接頭網.

德索連接器 · 王工

隨著大型儲能系統越來越普及，BMS（電池管理系統）的通訊可靠性正在成為影響整個儲能電站穩定運行的重要因素。

很多工程師第一次接觸儲能柜時會發現一個現象：

電池簇之間通訊距離并不遠

數據速率也不算特別高

理論上RJ45網線完全能跑

但實際項目中，卻有不少廠商開始重新評估：

同軸方案

BNC連接器方案

屏蔽總線方案

甚至在部分特殊場景中，BNC同軸鏈路的抗干擾能力反而優于傳統RJ45。

那么問題來了：

BNC真的比RJ45更抗噪聲嗎？

儲能BMS菊花鏈通訊到底該選誰？

所謂“誤碼耐受力”差異到底體現在哪里？

德索連接器結合儲能行業實際應用，帶大家拆解其中的技術邏輯。

先理解儲能BMS的通訊環境有多惡劣

很多人誤以為：

儲能系統的數據通訊環境比較輕松。

事實上恰恰相反。

一個大型儲能柜內部同時存在：

PCS逆變器

DC/DC變換器

高壓繼電器

接觸器切換

數百安培電流回路

這些設備運行時會產生：

共模噪聲

差模噪聲

電磁輻射

開關尖峰

尤其在：

800V
1000V
1500V

級別儲能系統中。

EMI環境遠比普通工業網絡嚴苛。

BNC鏈路本質是什么？

BNC連接器通常配合同軸電纜使用。

結構如下：

中心導體
   ↓
絕緣層
   ↓
屏蔽層
   ↓
BNC接口

最大特點：

信號與屏蔽同軸

回流路徑固定

電場封閉

從電磁學角度看：

同軸結構天然具有極好的抗外界輻射能力。

RJ45鏈路本質是什么？

RJ45常見于：

以太網

工業以太網

CAN-over-Ethernet

新能源控制網絡

其核心依賴：

差分傳輸

理論結構：

A+
A-

B+
B-

通過兩根線之間的電壓差傳輸數據。

優勢是：

速率高

成本低

網絡生態成熟

為什么很多人覺得RJ45已經足夠抗干擾？

因為差分信號確實很強。

理論上：

如果外部噪聲同時耦合到兩根線：

A+ = +1V噪聲

A- = +1V噪聲

接收端相減后：

(+1)-(+1)=0

噪聲被抵消。

這就是：

共模抑制能力

也是RJ45能廣泛應用工業現場的重要原因。

但儲能柜里的問題往往不是理想共模噪聲

現實世界中經常出現：

線纜布線不對稱

接地不一致

電流回路耦合

高頻輻射源靠近

此時：

噪聲可能只耦合到某一根線。

變成：

A+受到干擾

A-基本正常

共模優勢開始下降。

BNC在這種環境下為什么有優勢？

因為同軸結構的特點是：

信號完全包裹在屏蔽層內部。

外部干擾首先遇到：

外導體

而不是信號線。

形成：

噪聲
 ↓
屏蔽層吸收
 ↓
回流到地

不會直接作用于中心導體。

因此：

在強輻射環境下。

BNC往往表現出更穩定的誤碼率。

誤碼率差異體現在哪？

這里必須強調：

誤碼率不是連接器決定的。

而是：

連接器
+
線纜
+
協議
+
接地
+
EMC設計

共同決定。

但在相同系統條件下。

通常會看到：

?? 同軸+BNC

誤碼率變化較平滑。

即使噪聲增強：

性能也是逐步下降。

?? RJ45差分鏈路

平時表現很好。

一旦共模環境被破壞：

誤碼率可能突然上升。

表現出“門檻效應”。

為什么很多儲能廠家仍然選RJ45？

因為工程設計不能只看抗干擾。

RJ45有明顯優勢：

成本低

布線方便

帶寬高

兼容標準網絡設備

對于：

大多數標準儲能柜。

經過合理EMC設計后：

RJ45完全能夠滿足需求。

哪些場景BNC更有價值？

通常包括：

超高功率儲能系統

大電流切換頻繁。

強EMI區域

逆變器附近。

長距離模擬信號傳輸

對誤碼極其敏感。

特殊軍工和電網場景

可靠性優先于成本。

這些場景中：

同軸鏈路優勢開始體現。

一個經常被忽略的問題

很多項目誤碼根本不是接口導致的。

而是：

接地策略錯誤

例如：

RJ45屏蔽層兩端亂接地。

或者：

BNC屏蔽層形成地環路。

結果：

噪聲通過地線進入系統。

這時候：

再好的連接器也救不了。

從有限誤碼到系統崩潰的過程

儲能BMS最怕的不是偶發錯誤。

而是：

偶發誤碼
 ↓
重傳增加
 ↓
總線占用上升
 ↓
通訊延遲
 ↓
節點離線

最終演變成：

電池簇失聯

SOC計算錯誤

系統降額運行

因此通訊可靠性遠比表面看到的重要。

工程選型建議

可以簡單理解：

?? 優先考慮RJ45

適用于：

常規儲能系統

工商業儲能

標準BMS網絡

?? 重點優化EMC

比換接口更重要。

特殊高干擾環境

可評估：

BNC同軸方案

屏蔽總線方案

光纖方案

寫在最后

BNC連接器和RJ45本質上不是誰先進誰落后的關系，而是兩種不同電磁設計思路的體現。

德索連接器在儲能與工業通信項目中發現：

BNC同軸結構依靠天然屏蔽獲得優秀的抗輻射能力；

RJ45差分結構依靠共模抑制獲得極高的傳輸效率；

在理想EMC設計下，RJ45完全能夠滿足絕大多數儲能BMS通訊需求。

但在強噪聲、高功率、高電磁干擾環境中，同軸鏈路確實可能展現出更高的誤碼容忍度和更穩定的長期表現。

真正決定通訊可靠性的，從來不只是接口長什么樣，而是整個鏈路的電磁兼容設計是否經得起現場環境的考驗。

因為在儲能系統里，最貴的從來不是一根線，而是一次因為通訊失效引發的整柜停機。

The post BNC連接器在儲能BMS菊花鏈通訊上的誤碼耐受力，與RJ45在噪聲環境下的對比 appeared first on BNC接頭網.

The post BNC線束壓接時高發泡同軸線為什么容易出現絕緣層塌陷？ appeared first on BNC接頭網.

德索連接器 · 王工

前段時間，德索實驗室?guī)鸵粋€做工業高速采集設備的客戶復測系統時，遇到過一個特別典型的問題。

儀器沒壞。
線材測下來也正常。
系統也能正常工作。
駐波曲線甚至都沒有明顯異常。

但客戶的多通道同步系統始終存在一個很詭異的現象：

測試結果總是“差一點對不上”。

尤其到了：

• 相位校準
• 時延分析
• 多通道同步
• 陣列測試

這些場景時，某幾個通道總會出現輕微漂移。

最開始客戶團隊懷疑的是：

• FPGA 時鐘
• ADC 同步
• 軟件補償
• PCB 長度誤差

因為從直覺上看

BNC 彎公頭這種東西，怎么也不像能影響系統級相位。

結果項目組連續排查了一周。

問題始終存在。

更奇怪的是

每次漂移量還不完全一樣。

后來真正的問題，出現在幾只低價 BNC 彎頭上

后面客戶把幾批不同供應商的 BNC 彎公頭送到德索實驗室做對比測試。

我們當時在 2GHz 附近做了一輪相位一致性掃描。

結果很快發現問題。

其中一批低價彎頭在不同樣品之間，相位偏移明顯比正常產品更大。

最大偏差接近 1°。

別看數字不大。

對于普通視頻系統可能沒什么影響。

但對于：

• 陣列測量
• 多通道同步
• 相位補償系統

這種應用來說，已經足夠讓測試結果出現明顯漂移。

為什么 BNC 彎公頭比直頭更容易出現相位問題？

問題核心其實是：

彎頭破壞了理想同軸結構。

直頭狀態下，信號路徑相對更規則。

電場與回流路徑也更容易保持軸向對稱。

但彎頭不同。

當信號發生轉向時：

• 電場分布會改變
• 外導體回流路徑會變化
• 局部阻抗開始不連續

這些變化可能不會讓系統立刻“壞掉”。

但會導致：

信號傳播時間發生細微變化。

而相位，本質上就是時間差。

高頻系統里，最怕的其實不是損耗，而是“不一致”

很多人買 BNC 時，最關注的是：

• 能不能導通
• 插損高不高
• 接觸穩不穩

但在精密測量領域，真正致命的問題其實是

每一個彎頭都不一樣。

尤其低價產品里特別容易出現：

• 轉角半徑偏差
• PTFE 偏心
• 中心針長度誤差
• 外導體壓接變形

這些問題都會導致：

每個彎頭內部的電磁路徑長度不同。

最后結果就是：

同一批產品，幅度可能差不多。

但相位已經開始漂。

為什么這種問題特別難排查？

因為它不像斷路。

也不像駐波直接炸掉。

它更像一種：

“慢性測量偏差”。

系統能工作。
信號也正常。
甚至很多基礎測試都能過。

但：

• 重復性越來越差
• 多通道越來越難校準
• 不同批次結果不一致

最后工程師會開始懷疑：

• 軟件
• 算法
• 儀器
• PCB

但很少有人第一時間懷疑連接器。

真正影響相位穩定性的，其實是幾何一致性

很多人低估了機械結構對高頻系統的影響。

但實際上：

高頻系統本質上是“幾何系統”。

尤其 GHz 級別后：

哪怕非常小的結構偏差，也會變成電氣偏差。

比如：

• 中心針輕微偏心
• 介質分布不均
• 轉角曲率變化
• 屏蔽結構不連續

這些都會改變局部傳播速度。

最終表現成：

相位漂移。

頻率越高，系統越敏感。

到了后面，很多機械公差問題已經不再只是加工問題。

而是直接影響測量可信度的問題。

德索實驗室后來復測時，還發現了一個更隱蔽的問題

很多低價 BNC 彎公頭為了壓縮成本，會降低內部 PTFE 的加工精度。

有些產品從外觀看幾乎看不出來。

但一旦進入高頻測試：

• 介質輕微偏心
• 中心導體不完全同軸
• 轉角區域存在局部擠壓

這些都會導致局部阻抗變化。

而相位最怕的，恰恰就是這種微小的不連續。

后來客戶重新更換一致性更高的彎頭后，多通道校準很快恢復正常。

前后折騰了十幾天的問題，最后真正的源頭，其實只是幾個看起來不起眼的 BNC 彎公頭。

為什么現在很多精密系統開始盡量減少彎頭？

因為大家慢慢發現：

每增加一個彎頭，就等于增加一個潛在的不確定點。

尤其：

• 高頻陣列
• 精密校準
• 多通道同步系統

這些場景里，工程師會盡量：

• 減少轉接
• 減少彎頭
• 減少額外連接

因為真正復雜的高頻系統最怕的，從來不是大故障。

而是那些：

“看起來沒壞，但結果越來越不對”的微小偏差。

寫在最后

BNC 彎公頭在很多普通應用中看起來只是一個簡單轉接件，但在高頻精密測量系統里，它內部幾何結構的一致性，往往會直接影響相位穩定性與測試結果可信度。

實際工程中，很多難以復現的相位漂移問題，最終都與連接結構中的微小幾何偏差有關。尤其在 GHz 級高頻系統下，機械誤差正在越來越明顯地轉化為電氣誤差。

這些年德索連接器在協助客戶排查高頻鏈路問題時，也越來越明顯感受到：

很多工程師天天盯著芯片、算法和儀器參數，卻容易忽略那些真正承載信號傳輸的物理結構。

而很多精密測量結果最后“差的那一點”，往往就藏在這些幾毫米的小連接器里面。

The post 多通道測試總是對不齊？問題可能出在BNC彎公頭的相位一致性 appeared first on BNC接頭網.

德索連接器 · 王工

提起B(yǎng)NC連接器，大多數工程師首先想到的是：

測試測量設備

廣播視頻系統

實驗室儀器

通信設備

但很少有人會思考這樣一個問題：

一只報廢的BNC連接器最終去了哪里？

那些拆機下來的銅殼最后如何處理？

鍍鎳、鍍金、鍍錫層進入回收體系后會產生什么影響？

過去幾十年，連接器行業更關注的是：

導電性能

機械強度

耐腐蝕能力

高頻性能

而如今，隨著全球制造業向綠色供應鏈轉型，一個新的指標開始越來越重要：

可回收性（Recyclability）

很多企業發現，一只性能優秀的連接器，如果回收成本過高、材料分離困難，同樣可能在未來面臨淘汰壓力。

BNC銅殼為什么值得回收？

從材料組成來看。

多數BNC連接器外殼采用：

?? 黃銅

?? 銅合金

少量不銹鋼件

銅本身屬于高價值再生金屬。

相比原礦開采：

能耗更低

碳排放更低

資源浪費更少

因此在電子廢棄物處理體系中。

銅回收一直是重點環節。

對于大型通信設備退役項目來說。

成千上萬只連接器匯集后。

銅材價值并不低。

鍍鎳層為什么成了麻煩？

很多BNC外殼表面會采用：

鍍鎳

有些結構還會進一步：

鍍金

鍍鎳的目的很明確：

提高耐腐蝕能力

提高表面硬度

改善耐磨性能

增強外觀一致性

在使用階段。

鍍鎳是優點。

但到了回收階段。

問題開始出現。

熔煉廠最怕什么？

答案是：

雜質失控。

銅回收熔煉并不是簡單融化。

而是要控制：

銅含量

雜質比例

合金成分

后續加工性能

鎳雖然也是金屬。

但對于某些銅材體系而言：

它屬于需要嚴格控制的雜質來源。

特別是在生產：

電工銅材

高頻導體材料

高導電銅排

時。

過量鎳可能導致：

導電率下降

材料性能波動

再加工難度增加

為什么鍍層最難處理？

很多人會說：

把鍍層刮掉不就行了嗎？

理論上可以。

實際上很難。

因為連接器鍍層厚度通常只有：

幾微米

甚至更薄。

例如：

黃銅基體
 ↓
鎳層
 ↓
金層

完全分離成本極高。

回收體系通常采?。?/p>

整體熔煉

方式。

這樣鍍層元素就會進入熔池。

鎳帶來的問題不僅是導電率

更麻煩的是成分波動。

對于回收企業來說。

最怕的是：

這一批鎳含量0.5%

下一批變成2%

再下一批又變成1%

這種波動會直接影響：

熔煉工藝控制

合金配方穩定性

產品一致性

因此很多回收企業對電子連接器廢料會進行單獨分類。

為什么歐洲越來越關注這個問題？

近年來：

European Union

不斷推動：

循環經濟

綠色設計

產品全生命周期管理

核心邏輯已經從：

“產品能不能用”

逐漸轉向：

“產品報廢后怎么辦”。

越來越多行業開始要求：

材料可追溯

回收路徑明確

易拆解設計

減少混合材料

連接器行業自然也受到影響。

生態設計正在改變連接器結構

過去設計理念：

性能優先
 ↓
壽命優先
 ↓
成本優先

如今變成：

性能
 +
壽命
 +
成本
 +
回收性

四者同時考慮。

未來可能出現哪些變化？

① 減少復雜鍍層體系

過去：

金

鎳

?? 銅

多層結構非常常見。

未來可能更多采用：

更薄功能層

更易回收方案

② 模塊化拆解設計

讓不同材料能夠快速分離。

例如：

金屬件

?? 塑膠件

屏蔽件

單獨拆除。

③ 提高材料統一度

減少：

多種金屬混雜

難分類結構

有助于回收利用。

④ 再生材料比例提升

越來越多企業開始研究：

再生銅

再生工程塑料

應用。

BNC只是縮影

事實上不僅僅是BNC。

包括：

SMA連接器

Fakra連接器

MCX連接器

都面臨類似挑戰。

過去行業討論最多的是：

駐波比

插入損耗

屏蔽效能

未來還會增加一個維度：

生命周期碳足跡

回收便利性

材料循環利用率

一個容易被忽略的現實

很多工程師覺得：

一只BNC才幾十克。

影響能有多大？

但當規模達到：

數百萬只

數千萬只

數億只

時。

材料選擇帶來的環境影響會被無限放大。

這也是為什么越來越多國際客戶開始把：

可回收設計

環境合規

材料聲明

納入供應商審核體系。

寫在最后

BNC連接器最初誕生時，人們關注的是如何傳輸信號更穩定、更可靠。

而今天，行業開始思考另一個問題：

當它完成使命后，能否順利回到材料循環體系？

德索連接器在與國際客戶的項目交流中發現，連接器設計正在經歷一次新的價值重構。

過去：

高頻性能決定競爭力。

現在：

性能依然重要。

但可持續性同樣重要。

鍍鎳層曾經是提升耐腐蝕能力的重要技術手段，而在循環經濟時代，它又成為回收體系必須面對的新課題。

未來連接器的競爭，或許不僅發生在實驗室的矢量網絡分析儀上，也發生在報廢后的熔煉爐和回收工廠里。

因為真正優秀的產品，不只是服役期間表現出色，更應該在生命周期結束后，依然能夠以最小代價重新回到產業循環之中。

The post BNC銅殼回收熔煉時鍍鎳層帶來的雜質危害，生態設計正在倒逼連接器結構變革 appeared first on BNC接頭網.

德索連接器 · 王工

在射頻工程師眼里，BNC同軸線最熟悉的工作場景通常是：

示波器測試

廣播視頻傳輸

射頻通信系統

實驗室儀器設備

但近年來，一些DIY音頻玩家和高端黑膠愛好者開始把目光投向同軸結構線材，甚至嘗試將BNC體系中的優質同軸線用于唱臂信號傳輸。

這時候一個經常引發爭論的話題就出現了：

同軸線里面那層屏蔽網真的那么重要嗎？

換個更密的編織網，聲音會不會變好？

屏蔽覆蓋率從85%提升到95%，到底有沒有意義？

很多討論最后都會演變成“玄學大戰”。

但如果從工程角度來看，屏蔽網確實會影響唱臂線的工作狀態，只不過影響的邏輯和很多人想象的不一樣。

為什么唱臂線比普通音頻線更嬌貴？

先理解一個事實：

黑膠唱頭輸出信號非常弱。

典型MM唱頭輸出：

3mV～6mV

典型MC唱頭輸出：

0.1mV～0.5mV

什么概念？

相比手機耳機輸出動輒數百毫伏甚至數伏的信號，

唱頭輸出可能小上幾百倍。

這意味著：

任何外界干擾都會被放大

電磁噪聲更容易混入

接地問題更加敏感

屏蔽質量變得異常重要

所以唱臂線其實更像一個微弱信號采集系統。

屏蔽網到底在干什么？

很多人以為屏蔽網只是防止漏信號。

實際上主要作用是：

隔離外部電磁場

提供穩定回流路徑

降低射頻干擾耦合

抑制工頻噪聲

典型同軸結構：

中心導體
   ↓
絕緣介質
   ↓
屏蔽網
   ↓
外護套

真正承載音樂信號的是中心導體。

但決定信號是否“干凈”的重要角色之一，

恰恰是外圍的屏蔽層。

現代家庭比錄音棚更臟

這是很多人忽略的問題。

幾十年前的家庭環境：

收音機

CRT電視

白熾燈

而今天的環境：

WiFi路由器

手機

開關電源

電腦主機

顯示器

充電器

空氣中到處都是電磁噪聲。

對于高電平信號影響有限。

但對于毫伏級唱頭信號來說：

可能已經接近有效信號本身。

編織密度越高越好嗎？

這是一個典型誤區。

很多宣傳喜歡強調：

95%覆蓋率

雙層編織

三重屏蔽

超高密度銅網

仿佛越密越高級。

事實上要看應用。

對于唱臂線來說：

屏蔽覆蓋率提高

確實有助于降低外部干擾。

但并不意味著：

覆蓋率提高10%

＝

音質提升10%

工程上更關注：

屏蔽連續性

接地完整性

編織均勻性

長期穩定性

為什么有時聽起來“細節更多”？

這里要特別謹慎。

很多音頻討論喜歡把所有變化都歸結為“音質提升”。

實際上很多時候發生的是：

噪聲底降低

而不是：

音樂信息增加

舉個簡單例子。

如果背景噪聲下降：

弦樂尾音更容易聽見

鋼琴弱音更容易分辨

人聲呼吸聲更明顯

用戶會感覺：

“細節變多了”。

但本質上可能只是：

原本被噪聲掩蓋的信息重新露出來了。

真正影響唱臂線的往往不是銅純度

很多發燒宣傳喜歡強調：

單晶銅

OCC銅

7N銅

8N銅

而實際工程中更容易出問題的是：

屏蔽斷裂

接地不良

焊接虛焊

編織層接觸不完整

這些問題帶來的影響，

通常遠遠大于導體純度的小幅差異。

BNC體系同軸線為什么受到關注？

原因很簡單：

BNC系統長期服務于：

廣播行業

視頻系統

測試測量

這些領域本身就要求：

穩定阻抗

優秀屏蔽

低噪聲傳輸

因此一些高品質同軸線材本身具備：

完整屏蔽結構

均勻編織層

良好機械穩定性

從線材基礎質量來看確實有優勢。

那層屏蔽網真能決定音樂生死嗎？

從工程角度講：

答案既是，也不是。

它不會憑空創造音樂細節。

它不會讓普通系統瞬間變成旗艦系統。

它不會改變錄音本身的信息量。

但它確實可能決定：

是否引入額外噪聲

是否受到射頻干擾

是否出現工頻嗡聲

是否保持微弱信號完整性

對于毫伏級唱頭輸出而言，

這些因素有時足以影響最終聆聽體驗。

選唱臂線時更值得關注什么？

相比神秘參數，

德索連接器更建議關注：

屏蔽覆蓋率是否穩定

不要只看宣傳數字。

編織層是否完整

避免局部稀疏。

接地設計是否合理

很多嗡聲問題來自接地而非線材本身。

電容參數是否匹配唱頭

對于MM唱頭尤其重要。

機械柔軟性

唱臂運動需要低牽引力。

過硬線材反而影響循跡。

寫在最后

黑膠系統里最脆弱的環節之一，就是唱頭到前級之間那段短短的唱臂線。

德索連接器在研究同軸結構應用時發現，很多人關注的焦點總是導體材料、鍍銀還是鍍金，卻忽略了真正承擔“守門員”角色的屏蔽層。

它不會創造音樂。

但它能保護音樂。

它不會增加細節。

但它能減少干擾對細節的掩蓋。

對于毫伏級的黑膠信號來說，那層看似普通的編織屏蔽網，或許不是決定聲音上限的因素，卻經常決定著系統下限。

而在音頻世界里，很多時候最昂貴的升級，不是獲得更多信息，而是不讓已有的信息在傳輸途中悄悄丟失。

The post BNC同軸線做黑膠唱機唱臂線時，那層屏蔽網對音樂細節到底有多重要？ appeared first on BNC接頭網.

中心針
   │
50Ω電阻
   │
外導體

電阻
 ↓
焊點
 ↓
金屬結構
 ↓
BNC殼體
 ↓
空氣

電阻
 ↓
空氣

The post BNC公頭配50歐姆穿心負載的自制要點，散熱路徑不佳功率容量打三折 appeared first on BNC接頭網.

德索連接器 · 王工

在一些特殊應用場景里，經常會有人問：

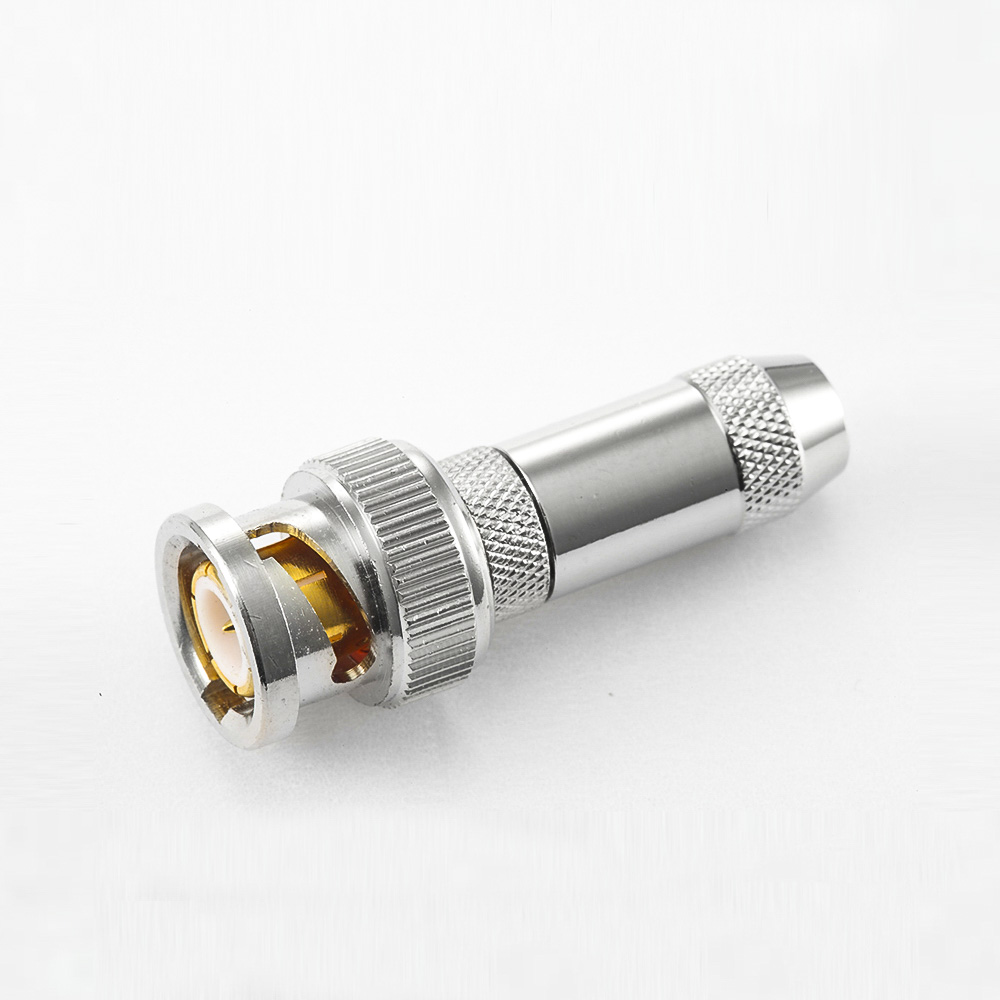

“能不能把BNC插頭銅殼換成不銹鋼？”

比如：

• 精密磁共振設備
• 超導測量平臺
• 航空航天儀器

理由很簡單：

銅殼容易產生磁干擾
不銹鋼幾乎無磁性

聽起來很美好，但問題是：

高頻性能真的能保持嗎？

不銹鋼與銅的物理差異

1⃣ 導電性差異

• 銅的電導率約 5.8×10^7 S/m
• 不銹鋼的電導率約 1.4×10^6 S/m

電導率低意味著：

• 阻抗匹配更難控制
• 高頻信號傳輸損耗增加
• 插入損耗上升

2⃣ 磁性特性

• 銅：非磁性
• 不銹鋼：部分奧氏體不銹鋼無磁，但馬氏體不銹鋼有磁性

選擇合適牌號的不銹鋼可以避免磁干擾

3⃣ 機械強度與耐磨性

不銹鋼更硬：

• 插拔壽命提高
• 螺紋耐磨
• 外殼抗沖擊能力更強

但是彈性比銅差，卡口受力設計需優化

高頻性能代價

德索連接器實驗室測試發現：

• 相同結構下，不銹鋼BNC的S21插入損耗相比銅殼增加 0.1~0.3 dB（在幾百MHz到3GHz區間）
• 高頻段（>1GHz）回波損耗略差
• 對于高精度測量，尤其射頻前端鏈路，插損增加意味著信號功率損失和信噪比下降

可行性與適用場景

非磁環境優先，頻率不高

• 精密磁共振、超導實驗
• 信號頻率 < 500 MHz
• 插損增加影響不大

高頻鏈路不適合

• 測試儀器 >1 GHz
• 高頻采集系統
• 射頻前端鏈路

此時不銹鋼插損代價過高

設計優化建議

1. 選用低磁奧氏體不銹鋼
   • 304L 或 316L，確保無磁
2. 加厚中心導體和外導體接觸面
   • 補償導電率差帶來的插損
3. 優化卡口設計
   • 增加彈片接觸壓力
   • 保證插拔壽命
4. 縮短高頻信號路徑
   • 減少接觸電阻和電感影響
5. 必要時增加鍍層
   • 內部關鍵接觸面鍍金，改善導電性

總結權衡

• 優勢：
  無磁環境友好
  高強度、耐磨性好
  插拔壽命可提升
• 代價：
  高頻插損增加
  回波損耗略差
  成本高于銅殼

結論：

如果你的應用：

• 強調無磁性
• 高頻要求不高
• 耐用性或環境適應性更重要

不銹鋼BNC完全可行。

但如果是：

• 高頻傳輸（>1GHz）
• 高精度射頻測量
• 信號鏈路敏感

還是建議保持銅殼或銅鍍鎳/鍍金結構，同時在屏蔽設計上考慮減磁措施。

The post BNC插頭用不銹鋼替代銅殼體可行嗎？無磁環境優勢與插損代價的權衡 appeared first on BNC接頭網.
