一、安防監控場景：長距離視頻信號的穩定傳輸

1. 場景核心需求與痛點

• 信號需求：傳輸 PAL/NTSC 制式模擬視頻信號（頻率 0-6MHz），需確保畫面無雪花、無重影（信號信噪比≥45dB）；
• 環境痛點：戶外監控點位面臨雨水侵入（需防水）、周邊強電設備（如變壓器）的電磁干擾、安裝維護時的反復插拔與線纜牽拉；
• 距離挑戰：部分監控點位（如廠區圍墻、道路沿線）傳輸距離達 200-500 米，需降低信號衰減（≤0.5dB/100m @6MHz）。

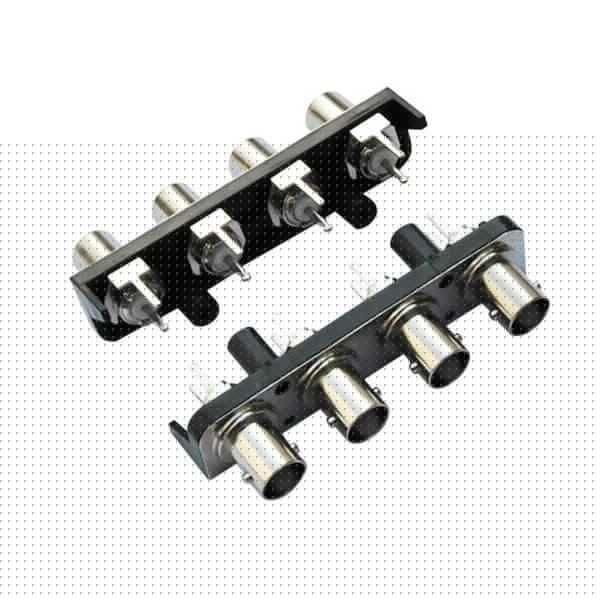

2. BNC 接插件適配方案

（1）阻抗選型：75Ω 專用型號，匹配視頻傳輸鏈路

• 75Ω BNC 內導體與外導體內徑比例經過精密計算（如內導體直徑 0.9mm，外導體內徑 6.0mm），確保 0-6MHz 頻段阻抗穩定；
• 對比 50Ω BNC，75Ω 型號在視頻頻段的插入損耗降低 30%，200 米傳輸后信號幅度衰減僅 1dB，遠低于畫面失真閾值（3dB）。

（2）防護設計：IP67 防水結構，抵御戶外環境

• 外殼與線纜接口：增加硅橡膠密封圈（邵氏硬度 65 Shore A），插合后形成防水密封腔，防護等級達 IP67（1 米水深浸泡 30 分鐘無進水）；
• 材質升級：外殼采用黃銅鍍鎳（鍍層厚度≥10μm），鹽霧測試 48 小時無腐蝕，避免雨水與濕氣導致的接口銹蝕；
• 尾部固定：配備金屬鎖母，與 RG59/RG6 電纜的外護套緊密壓合，防止線纜牽拉導致的接口松動（抗拉強度≥100N）。

（3）抗干擾強化：屏蔽結構優化，降低電磁干擾

• 外導體采用 “無縫銅管 + 密集編織網” 雙層屏蔽（編織密度≥95%），EMI 屏蔽效能≥80dB @6MHz，比普通 BNC 提升 20dB；
• 接口處增加接地彈片，確保屏蔽層與設備外殼低阻抗連接（接地電阻≤0.1Ω），將干擾信號導入大地。

（4）耐用性設計：適配反復插拔與維護

• 采用 “卡口式 + 加厚外殼” 設計，插拔壽命≥1000 次（遠超普通 BNC 的 500 次），外殼壁厚增加至 1.2mm，抗沖擊性能提升 50%；
• 內導體采用鍍金無氧銅（鍍金層厚度≥1μm），反復插拔后接觸電阻變化≤5mΩ，避免因接觸不良導致的信號中斷。

3. 典型應用案例：道路監控系統

• 實際測試：6MHz 信號插入損耗 0.8dB，信噪比 52dB，畫面無雪花、無重影；
• 環境驗證：經過暴雨天氣（降雨量 50mm/h）與夏季高溫（60℃），接口無進水、無銹蝕，信號穩定；
• 維護反饋：插拔 800 次后，接觸電阻仍≤15mΩ，滿足長期維護需求。

二、測試儀器場景：高頻精密信號的低損傳輸

1. 場景核心需求與痛點

• 信號需求：傳輸高頻射頻信號（頻率 0.1-11GHz），需控制插入損耗（≤0.3dB @2GHz）與駐波比（VSWR≤1.2 @4GHz），確保測量誤差≤2%；
• 精度痛點：測試儀器對信號反射、相位偏移極為敏感，微小的阻抗波動或接觸不良會導致測量數據失真；
• 環境要求：實驗室環境雖穩定，但需適配頻繁插拔（日均 20-30 次）與長期高精度使用（年穩定性誤差≤0.1dB）。

2. BNC 接插件適配方案

（1）阻抗選型：50Ω 精密型號，匹配射頻測試鏈路

• 50Ω BNC 采用 “內導體鍍金 + 聚四氟乙烯（PTFE）絕緣” 設計，PTFE 介電常數穩定（2.1±0.05），在 11GHz 頻段仍能保持阻抗一致性；
• 內導體與外導體的同心度誤差≤0.01mm，比安防級 BNC 小 50%，避免結構不對稱導致的相位偏移（≤0.5° @2GHz）。

（2）高頻低損耗設計：降低信號衰減與反射

• 材料升級：內導體采用高純度無氧銅（純度 99.999%）鍍金（鍍層厚度≥2μm），高頻趨膚效應損耗比普通黃銅低 40%；絕緣介質用 PTFE（介質損耗角正切≤0.001 @1GHz），比安防級的聚乙烯（PE）降低 80% 介質損耗；
• 結構優化：簡化信號傳輸路徑，采用 “一體化內導體” 設計，減少接觸點（從 2 個減至 1 個），避免接觸電阻導致的額外損耗；外導體采用無縫冷拉銅管，內壁粗糙度 Ra≤0.2μm，降低高頻信號的散射損耗。

（3）精密制造工藝：保障長期精度穩定

• 采用 CNC 精密加工（加工精度 ±0.005mm），確保內導體、絕緣介質、外導體的同軸度與尺寸公差；
• 每批次產品需 100% 測試高頻性能（插入損耗、駐波比、相位穩定性），合格標準遠高于安防級（如駐波比≤1.2 @4GHz，而安防級為≤1.5 @1GHz）；
• 出廠前進行 “老化預處理”（85℃、85% RH 放置 100 小時），篩選出性能不穩定的產品，確保長期使用穩定性（年衰減變化≤0.05dB）。

（4）耐用性與重復性：適配頻繁插拔

• 采用 “彈性爪式接觸” 結構，插拔時內導體接觸壓力穩定（50-80g），反復插拔 5000 次后接觸電阻變化≤3mΩ（遠超安防級的 1000 次壽命）；
• 外殼采用不銹鋼材質，抗磨損性能比黃銅鍍鎳高 3 倍，避免長期插拔導致的外殼變形。

3. 典型應用案例：示波器信號校準

• 實際測試：插入損耗 0.5dB，駐波比 1.15，相位偏移 0.3°，功率測量誤差 0.8%，滿足精密測試要求；
• 長期使用：日均插拔 25 次，使用 2 年后（約 18000 次插拔），接觸電阻仍≤8mΩ，高頻性能無顯著變化；
• 兼容性驗證：與不同品牌測試儀器（泰克、安捷倫）的 BNC 接口完美兼容，無匹配問題。

三、安防監控 vs 測試儀器：BNC接插件選型差異對比

選型避坑：避免跨場景誤用

• 錯誤 1：用安防級 BNC 替代測試級

  后果：高頻段駐波比超標（如 2GHz 時 VSWR≥1.8），測量誤差擴大至 8%-10%，無法滿足測試精度要求；

  正確做法：測試場景必須選用 50Ω 精密測試級 BNC，且需確認產品是否通過高頻性能認證（如 MIL-STD-348 標準）。

• 錯誤 2：用測試級 BNC 替代安防級

  后果：測試級 BNC 無防水設計，戶外使用易進水銹蝕，且成本比安防級高 3-5 倍，造成浪費；

  正確做法：安防場景選用 75Ω 防水型 BNC，重點關注 IP67 防護與抗腐蝕性能，無需追求高頻指標。

四、常見應用問題規避：兩類場景的使用要點

1. 安防監控場景避坑要點

• 錯誤 1：線纜與 BNC 阻抗不匹配

  后果：用 50Ω RG58 電纜搭配 75Ω BNC，200 米傳輸后視頻信號衰減達 5dB，畫面出現重影；

  正確做法：嚴格匹配阻抗（75Ω BNC+75Ω RG59/RG6 電纜），安裝前用阻抗測試儀驗證（誤差≤5%）。

• 錯誤 2：未按扭矩?cái)Q緊，防水失效

  后果：戶外 BNC 接插件僅用手?jǐn)Q，未達到推薦扭矩（0.8-1.0N?m），密封圈壓縮不足，雨水從縫隙侵入；

  正確做法：使用扭矩扳手按產品手冊標注扭矩?cái)Q緊，安裝后進行防水測試（噴淋 10 分鐘后檢查內部是否進水）。

2. 測試儀器場景避坑要點

• 錯誤 1：頻繁插拔時用力過猛，損傷接口

  后果：插拔時角度偏移或用力過大，導致內導體彎曲變形，2GHz 信號插入損耗增加 0.5dB；

  正確做法：插拔時保持接口同軸，避免傾斜，使用專用插拔工具（如 BNC 插拔鉗），減少機械損傷。

• 錯誤 2：未清潔接口，接觸電阻增大

  后果：接口殘留灰塵或氧化層，接觸電阻從 5mΩ 升至 30mΩ，導致信號衰減加劇；

  正確做法：每日使用前用無塵布蘸無水酒精擦拭接口，每季度用觸點清潔劑（如 CRC 2-26）深度清潔，確保接觸良好。
