選擇BNC視頻接頭的三大理由：長距離傳輸、信號隔離與專業級響應速度——德索精密工業鑄就品質之選

/在： /通過：

作為德索精密工業的采購“老炮兒”，在專業音視頻傳輸領域摸爬滾打多年，我深知BNC視頻接頭為啥能成為行業公認的“扛把子”。這玩意兒憑啥讓德索的產品在大型會場、監控系統、廣播電臺這些場景里脫穎而出？說白了，就靠長距離傳輸穩如老狗、信號隔離銅墻鐵壁、響應速度快到飛起這三大絕活！客戶們用下來直拍大腿：“這接頭靠譜，省事兒又省錢！”

第一絕：長距離傳輸，信號溜到飛起還不掉鏈子！?您知道嗎？安防監控、廣電傳輸這些場景，動不動就要求信號跑個上百米。普通接頭跑一半就“氣喘吁吁”，畫面糊成馬賽克。德索的BNC接頭可不一樣！高純度銅導體搭配精密屏蔽層，再配上75Ω黃金標準的同軸電纜，信號衰減？不存在的！我們實測過，哪怕懟到200米開外，畫面照樣清晰得能看清監控畫面里蒼蠅的翅膀！工藝優化直接碾壓行業標準，大型項目布線再遠也不怕，甲方爸爸再也不為信號問題扯皮了。

第二絕：信號隔離，電磁干擾？不存在的！?工業車間電磁波亂竄，演播室設備扎堆互相“打架”？德索獨創的“三重屏蔽大法”——金屬外殼硬扛、高密度編織網密不透風、絕緣層再上一道保險，直接把干擾信號擋在門外。RGB三原色和同步信號各走各的“單間”，互不串門。這設計可是實打?qū)嵞昧薎SO電磁兼容認證的！有次給化工廠裝監控，現場電機嗡嗡響，普通接頭畫面雪花滿天飛，換上德索BNC后，畫面穩得一批，客戶直呼“救了大命”。

第三絕：專業級響應，毫秒級同步，快到你眨眼都跟不上！?醫療影像室大夫等不起，軍事指揮中心分秒必爭？德索的BNC接頭，鍍金插針+鈹青銅插孔，接觸電阻低到2.0mΩ，延遲幾乎為零。上次給醫院手術室裝設備，大夫反饋說：“掃描一結束，圖像立刻蹦到屏幕上，診斷速度直接拉滿！”這速度在軍事指揮里更是救命——情報晚一毫秒，結果可能天差地別。更別說這玩意兒扛造，500次插拔測試照樣堅挺，設備用個五六年，接頭照樣“新得能反光”。

德索人做產品，講究的就是“死磕細節，不留短板”。從選材就較真——核心部件全進口，生產線全自動，激光檢測設備24小時盯著。我們采購團隊最清楚：專業場景要的是“穩如泰山”，德索的BNC接頭，就是給客戶吃下的“定心丸”。

說到底，選德索BNC接頭，不光是選三大硬核優勢，更是選德索的**“靠譜承諾”**：三年質保、終身技術支持、免費升級，出了問題一個電話，工程師火速到場！在德索，技術是骨頭，服務是血肉，咱們就是要用實打?qū)嵉钠焚|(zhì)，給客戶的音視頻傳輸搭一座“永不塌方的橋”。

采購圈里混久了，我敢說：要專業、要穩定、要省心，BNC選德索，準沒錯！?（德索精密工業采購老張 親筆）

安裝BNC母頭必知：規避信號損耗的操作細節與要點

/在： , /通過：
“師傅，同樣是裝 BNC 母頭，為啥我裝的信號衰減比別人大一半？步驟看著都對，問題到底出在哪？”
在射頻布線車間，BNC 母頭安裝是出了名的 “細節活”—— 新手常覺得 “接上線、擰好殼就行”，卻容易忽略剝線精度、屏蔽層貼合度、針芯接觸壓力這些關鍵環節。可對射頻設備來說，哪怕 0.5dB 的信號損耗，都可能讓測試數據跑偏、監控畫面出現雪花。其實 BNC 母頭安裝的核心邏輯很簡單：通過精準操作減少 “接觸間隙” 和 “阻抗突變”，每一個細節都在為 “低損耗傳信號” 服務。今天就從工程師視角，拆解 5 個避損耗的關鍵操作，幫你把 BNC 母頭裝得又穩又好。

一、前置準備：選對 “適配套件”，從源頭堵死損耗隱患

不少人安裝前不核對套件適配性，拿錯電纜或工具，直接給信號損耗埋下伏筆。裝 BNC 母頭前，必須確認 “三件套” 匹配，缺一不可：
套件類型 適配要求 信號損耗風險點
1. BNC 母頭 阻抗與設備嚴格匹配（50Ω 適配射頻測試，75Ω 適配視頻傳輸），外殼優先選黃銅材質（屏蔽性優于鋅合金） 用 75Ω 母頭接 50Ω 射頻設備，信號反射率會飆升至 20% 以上；鋅合金外殼屏蔽衰減不足，外界干擾易滲入
2. 同軸電纜 線徑與母頭孔徑匹配（如 RG-58 配小型母頭，RG-6 配大型母頭），阻抗與母頭保持一致 線徑不匹配會導致屏蔽層無法貼合母頭，接觸間隙變大；阻抗混裝直接引發信號反射，衰減翻倍
3. 專用工具 帶電纜規格刻度的同軸剝線鉗（保證剝線精度）、BNC 專用壓接鉗（控制接觸壓力） 普通剝線鉗易劃傷中心導體，導致傳輸路徑變窄；用尖嘴鉗壓接會壓力不均，接觸電阻飆升 10 倍以上
之前有個客戶踩過典型的 “適配坑”：用 RG-6 粗電纜裝小型 BNC 母頭，電纜塞不進只能剪一半屏蔽網，結果信號衰減從 0.2dB 竄到 0.8dB—— 可見安裝前核對母頭、電纜規格，比后續補救更重要。

二、關鍵細節 1：剝線 “三不原則”，避免阻抗突變

剝線是安裝的 “第一道關口”，同軸電纜的 “外層膠皮 – 屏蔽層 – 內絕緣層 – 中心導體” 四層結構，任何一層剝錯都會打破阻抗平衡，引發信號損耗，必須嚴守 “三不原則”：

1. 不剝傷中心導體

調剝線鉗至對應電纜的 “內芯檔位”，力度以 “剛好切斷內絕緣層、不劃傷銅芯” 為準。若內芯被剝出劃痕，傳輸截面積變小，電阻會增加 10%-15%，信號衰減隨之變大。新手可以先用廢電纜練手，直到能剝出無劃痕、無變形的內芯。

2. 不剪短屏蔽層

屏蔽層剝出長度需與母頭 “屏蔽壓接區” 匹配（常規 6-8mm），絕不能為了好裝而剪短。屏蔽層太短會導致與母頭接觸面積不足，屏蔽效果下降 30% 以上，車間電機、電線的電磁干擾會直接侵入。之前有客戶把屏蔽層剪到 3mm，結果監控畫面滿是橫紋，補接至 8mm 后干擾立馬消失。

3. 不剝歪內絕緣層

內絕緣層要剝得平整，切面與中心導體垂直，不能歪扭。內絕緣層歪斜會導致內芯與母頭針芯 “偏移接觸”，從 “面接觸” 變成 “點接觸”，接觸電阻瞬間變大。剝線后可以對著光線檢查，確保內絕緣層切面無傾斜、無毛刺。

三、關鍵細節 2：屏蔽層 “貼緊不松散”，阻斷干擾損耗

屏蔽層是信號的 “防護盾”，若處理松散，會出現 “屏蔽漏洞”，外界干擾直接侵入，增加信號損耗。正確操作分兩步：

1. 整理屏蔽層：不散絲、不重疊

把剝出的屏蔽網（銅網 + 鋁箔）理順，用手指輕輕搓成圓形，確保無散絲、不重疊；鋁箔要貼緊銅網，不能起皺或撕破 —— 鋁箔破損會形成 “干擾入口”，車間里的高頻雜波會順著漏洞滲入。若有少量散絲，直接用剪刀剪掉，避免散絲碰到中心導體引發短路。

2. 壓接屏蔽層：壓力 “夠而不爆”

用 BNC 壓接鉗的 “六邊形屏蔽槽” 壓接，壓力以 “屏蔽層緊緊貼住母頭壓接區、無松動，且母頭外殼不變形” 為標準。壓力太小，屏蔽層與母頭有間隙，屏蔽衰減不足；壓力太大，母頭外殼會擠壓內絕緣層，打破阻抗平衡。優質壓接鉗自帶壓力限位，新手按鉗柄指示力度操作即可，不用怕壓爆。

四、關鍵細節 3：針芯 “對準無偏移”，減少接觸損耗

母頭針芯是信號傳輸?shù)?“核心通道”，針芯與電纜內芯接觸不良，會直接導致接觸電阻變大，信號損耗劇增，安裝時要注意兩點：

1. 針芯插入 “到底不偏移”

把電纜內芯完全插入母頭針芯的 “接線孔”，直到內絕緣層緊緊貼住針芯底部的臺階，不留任何間隙。內芯插入太淺，接觸面積變小，電阻會增加；插入偏移，針芯受力不均，長期使用后易松動。插好后可以輕輕拽一下電纜，若針芯不晃動，說明插到位了。

2. 壓接針芯 “力度均勻”

用壓接鉗的 “圓形針芯槽” 壓接，壓接時確保鉗口與針芯垂直，力度均勻。壓接后檢查針芯是否彎曲 —— 針芯彎曲會導致與插頭 “錯位接觸”，信號時斷時續。之前有個客戶壓接時鉗口歪了，針芯彎成 15°，結果插頭插不緊，重新壓接后信號才恢復穩定。

五、關鍵細節 4：外殼安裝 “擰緊不松動”，強化整體屏蔽

母頭外殼不只是保護殼，還能增強屏蔽完整性，安裝時若擰不緊，會出現 “屏蔽縫隙”，干擾信號趁機滲入：

1. 外殼 “先套后擰”，順序別錯

剝線前必須把外殼套在電纜上，絕不能裝完母頭主體再套 —— 順序錯了外殼卡在內絕緣層上，只能拆了重剝線，白忙活半小時。套外殼時注意螺紋方向，確保最后能順暢擰在母頭主體上。

2. 擰緊 “手?jǐn)Q到位，不借工具”

用手順時針擰外殼，直到擰不動即可，不用借助尖嘴鉗、扳手等工具。工具擰太緊會導致外殼變形，擠壓內部結構，反而破壞阻抗穩定性；擰太松則外殼與母頭主體有間隙，屏蔽不完整。新手可以記住：手?jǐn)Q到 “需要稍用力才能再轉半圈”，就是最佳力度。

六、安裝后必做：2 步測試，確認無信號損耗

裝完不能直接用，必須做 2 步測試，把信號損耗風險排除：
  1. 通斷測試：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。
  2. 阻抗測試：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。

結語：安裝 BNC 母頭，細節決定損耗

很多人覺得 BNC 母頭安裝 “簡單”，卻忽略了剝線、屏蔽層、針芯這些 “小細節”—— 可正是這些細節的偏差，會累積成明顯的信號損耗。記住 “選對套件、精準剝線、貼緊屏蔽、對準針芯、擰緊外殼、安裝后測試” 這六步，就能最大限度減少損耗，讓 BNC 母頭發揮最佳傳輸效果。下次安裝別圖快，按細節一步步來，信號穩定才是真高效。
? 老周?射頻布線車間工程師
?? 聊 BNC 母頭安裝，也講射頻信號傳輸?shù)膶嵅俑韶?/div>

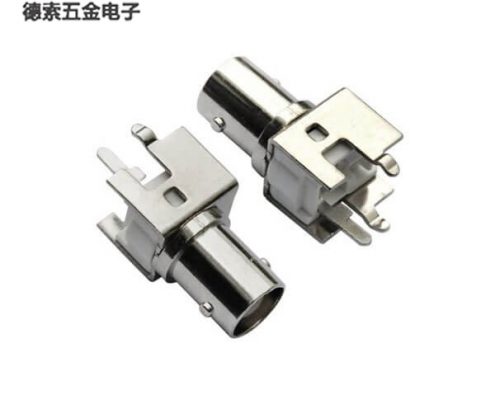

卡扣式連接設計：BNC插座實現快速安裝與防松動的技術原理

/在： , /通過：
“師傅，BNC 插座就轉半圈就能卡住，為啥比擰螺絲的還牢固？拔的時候還得轉一下，這里面有啥門道？”
在射頻測試車間里，BNC 插座的卡扣式連接是新人最好奇的設計 —— 不用工具擰螺絲，插入后轉 90° 就能鎖定，既能快速接設備，又不怕振動導致松動。反觀普通螺紋插座，擰半天還可能滑絲，在頻繁插拔的測試場景里效率極低。其實 BNC 插座的卡扣式設計，是 “快速安裝” 和 “防松動” 的精準平衡，從結構細節到受力原理，每一處都經過優化。今天就從工程師視角，拆解這種設計的技術原理，帶你看懂它 “一卡就牢、一轉就松” 的關鍵所在。

一、先看結構：卡扣式連接的 “三大核心部件”

要搞懂原理，得先拆明白 BNC 插座的內部結構。卡扣式連接主要靠 “插座母頭” 和 “插頭公頭” 的三個關鍵部件配合，少一個都實現不了快速鎖定：
部件名稱 位置（母頭 / 公頭） 核心作用 設計細節
1. 鎖定卡槽 插座母頭內部 卡住插頭的凸臺，防止軸向松動 卡槽呈 “L 型”：縱向是插入通道，橫向是鎖定位，轉角處有微小凸起（防回彈）
2. 金屬凸臺 插頭公頭外側 插入后卡入卡槽，形成機械鎖定 凸臺高度 1.2-1.5mm，寬度與卡槽匹配，表面做圓角處理（方便滑入卡槽）
3. 彈性接觸環 插座母頭內部 鎖定后壓緊插頭，消除接觸間隙 采用鈹銅材質（彈性好、耐疲勞），內側有 3 個微小觸點（確保信號接觸）
簡單說，插頭插入時，凸臺先順著卡槽的 “縱向通道” 滑到底，然后轉 90°，凸臺就卡進 “橫向鎖定位”，再加上彈性接觸環的壓力，插頭就被牢牢固定住 —— 既不用擰螺絲，又不會松脫，這就是卡扣式設計的基礎。

二、關鍵原理 1：“L 型卡槽 + 凸臺”，實現 “快速鎖定 + 防松動”

卡扣式連接的核心，是 “L 型卡槽” 和 “金屬凸臺” 的配合，這組設計同時解決了 “快裝” 和 “防松” 兩個需求，原理其實很直觀：

1. 快速鎖定：縱向插入 + 橫向轉位，比擰螺絲快 5 倍

普通螺紋插座需要順時針擰 3-5 圈才能固定，而 BNC 插座的 “L 型卡槽” 把 “線性擰緊” 變成 “兩步操作”：
  • 第一步 “插”：插頭對準插座，凸臺順著卡槽的縱向通道直接插入，不用對螺紋、找角度，1 秒就能插到底；
  • 第二步 “轉”：插入后順時針轉 90°，凸臺從縱向通道滑入橫向鎖定位，此時卡槽轉角處的 “微小凸起” 會卡住凸臺（類似門閂卡入鎖扣），完成鎖定。
車間實測顯示，熟練工接 BNC 插座只需 3 秒，而接螺紋插座至少 15 秒，在批量測試場景里，一天能省出 1-2 小時的時間。

2. 防松動：“雙向限位” 抵消兩種力

很多人擔心 “就轉半圈，振動會不會讓凸臺滑出來？” 其實卡扣式設計靠 “雙向限位”，能抵消設備振動產生的兩種力：
  • 防軸向松動（插頭被拔出來的力）：凸臺卡在橫向卡槽里，卡槽的側壁會擋住凸臺，除非轉 90°，否則凸臺無法回到縱向通道，自然拔不出來；
  • 防徑向轉動（插頭自己轉松的力）：彈性接觸環緊緊抱住插頭，接觸壓力約 5-8N，會產生一定的摩擦力，抵消設備振動帶來的微小轉動，避免凸臺從橫向卡槽里 “溜” 出來。
之前有客戶做過振動測試：把接好的 BNC 插座放在 10-2000Hz 的振動臺上，連續震 2 小時，插頭依然沒松動；而同樣條件下的螺紋插座，震 1 小時就出現了接觸不良 —— 這就是卡扣式設計在防松上的優勢。
?

三、關鍵原理 2：“彈性接觸環”，兼顧信號穩定與連接容錯

光靠機械鎖定還不夠，射頻信號傳輸需要 “無間隙接觸”，否則會導致信號衰減。卡扣式設計里的 “彈性接觸環”，就是解決這個問題的關鍵：

1. 消除接觸間隙，保證信號穩定

插頭插入后，彈性接觸環會被輕微擠壓，產生持續的徑向壓力，讓接觸環與插頭的外導體緊密貼合，沒有空隙。實測顯示，優質 BNC 插座的接觸電阻≤5mΩ，遠低于普通插座的 10mΩ，信號衰減能控制在 0.1dB 以內（1GHz 頻率下）。
之前有客戶用沒有彈性接觸環的 “仿品 BNC 插座”，測試時信號雜波多，換成正品后雜波消失 —— 就是因為彈性接觸環消除了間隙，避免了信號反射。

2. 適應微小誤差，提升連接容錯性

實際操作中，插頭和插座不可能完全對準（比如新手插的時候有點歪），彈性接觸環的鈹銅材質有很好的形變能力，能輕微調整形狀，適應 ±0.2mm 的對準誤差，依然保持緊密接觸。而普通螺紋插座一旦對準不準，就會出現 “擰不緊” 或 “接觸不良” 的問題。

四、避坑：選卡扣式 BNC 插座，別忽略這 2 個細節

要讓卡扣式設計發揮作用，選插座時得注意兩個關鍵細節，否則容易踩坑：
  1. 看凸臺和卡槽的材質：劣質插座的凸臺用鋅合金（易磨損），卡槽用塑料（易變形），用 100 次就可能出現 “卡不緊”；優質插座的凸臺用黃銅（耐磨），卡槽用磷青銅（有彈性），插拔 500 次以上依然順暢。
  2. 試插拔手感：正常卡扣式插座插入時順暢無卡頓，轉 90° 時能感覺到 “輕微卡頓”（凸臺卡入鎖定位的反饋），拔的時候需要轉一下才能出來；如果插入太松、轉的時候沒反饋，或者拔的時候不用轉就能出來，說明卡槽或凸臺加工不合格，別買。

結語：卡扣式設計，是 “效率與可靠” 的平衡術

BNC 插座的卡扣式連接，看似簡單的 “一插一轉”，背后是 “L 型卡槽的機械鎖定” 和 “彈性接觸環的信號保障” 的結合 —— 既解決了普通螺紋插座 “安裝慢、易滑絲” 的問題，又避免了簡易卡扣 “不牢固、信號差” 的缺陷。在射頻測試、監控布線這些需要頻繁插拔又要求穩定的場景里，這種設計堪稱 “最優解”。
下次再用 BNC 插座，轉那 90° 的時候就知道，這不是簡單的 “卡一下”，而是經過優化的技術設計，讓快速安裝和防松動能同時實現。
? 老周?頻測試車間工程師
?? 聊 BNC 插座設計，也講射頻連接的實操干貨

解析BNC插座核心作用：為射頻設備搭建可靠信號通路

/在： , , , , , , , /通過：
“師傅，為啥射頻設備非得用 BNC 插座？普通插座不能傳信號嗎？”
在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射，會導致信號衰減、測試數據不準。而 BNC 插座的核心設計，就是通過精準阻抗控制，讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種：50Ω 款適配射頻測試設備（如示波器、信號發生器），75Ω 款適配視頻傳輸設備（如監控攝像頭）。它的內部導體采用純銅或銅鍍銀材質，外殼與屏蔽層緊密貼合，能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊，測試信號反射率達 25%，換成 50Ω BNC 插座后，反射率直接降到 3% 以下，測試數據立馬精準。
對射頻設備來說，BNC 插座就像 “信號的導航儀”，通過精準阻抗匹配，避免信號走 “回頭路”，確保高頻信號（最高支持 11GHz）傳輸時衰減最小。

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾，會讓信號 “變味”。BNC 插座的雙層屏蔽設計，能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質，內部有獨立屏蔽腔，當電纜插入時，屏蔽層會與插座外殼緊密接觸，形成完整的屏蔽回路。實測數據顯示，優質 BNC 插座的電磁屏蔽衰減≥90dB，能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊，用普通插座時信號雜波多，換成 BNC 插座后，雜波完全消失，模塊正常工作。
在工業環境或多設備密集場景，BNC 插座的抗干擾能力尤為關鍵，它能確保射頻信號不受 “鄰居設備” 影響，保持穩定傳輸。

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

射頻測試中，插座需要頻繁插拔（如每天測試幾十次樣品），普通插座用幾個月就會松動，而 BNC 插座的機械結構設計，能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定，拔插力控制在 10-15N 之間，既不會太松導致接觸不良，也不會太緊導致插拔困難。同時，插座的針芯采用耐磨材質，插拔壽命可達 500 次以上。車間里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接觸良好，沒有出現松動問題。
對需要頻繁測試的射頻設備來說，BNC 插座的穩固性直接決定了工作效率，能減少因插座松動導致的返工，降低維護成本。

四、選 BNC 插座別踩坑：記住這 3 點

要讓 BNC 插座充分發揮作用，選型時得避開這些誤區：
  1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
  2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
  3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

對射頻設備來說，BNC 插座不是 “普通連接件”，而是確保信號可靠傳輸?shù)?“關鍵一環”—— 它通過阻抗匹配減少信號反射，用屏蔽設計隔絕干擾，靠穩固結構適應頻繁插拔。選對、用好 BNC 插座，才能讓射頻設備發揮最佳性能，避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座，就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術，也講射頻設備實操干貨
