BNC線束接頭：信號鏈路里最可靠的“接口節點”

/在： /通過：

作者：周工
官網：http://www.koair.cn/
品牌：德索（Dosinconn）｜專注射頻連接器與線束定制

在整個射頻信號鏈路里，如果說線纜負責“傳遞”，設備負責“處理”，
那么 BNC線束接頭（BNC Cable Connector） 就是這一切的“接口節點”。
它把信號從設備端口穩穩接住，再把能量、數據、圖像、同步脈沖都帶往下一段路徑。

在德索工廠的生產線上，我見過各種 BNC 線束：
用于監控系統的、用于測試儀器的、用于廣播設備的……
無論應用環境多復雜，大家的要求往往只有一個：
穩定、耐用、低損耗。

而 BNC 線束接頭在其中，承擔的正是這份穩定的責任。

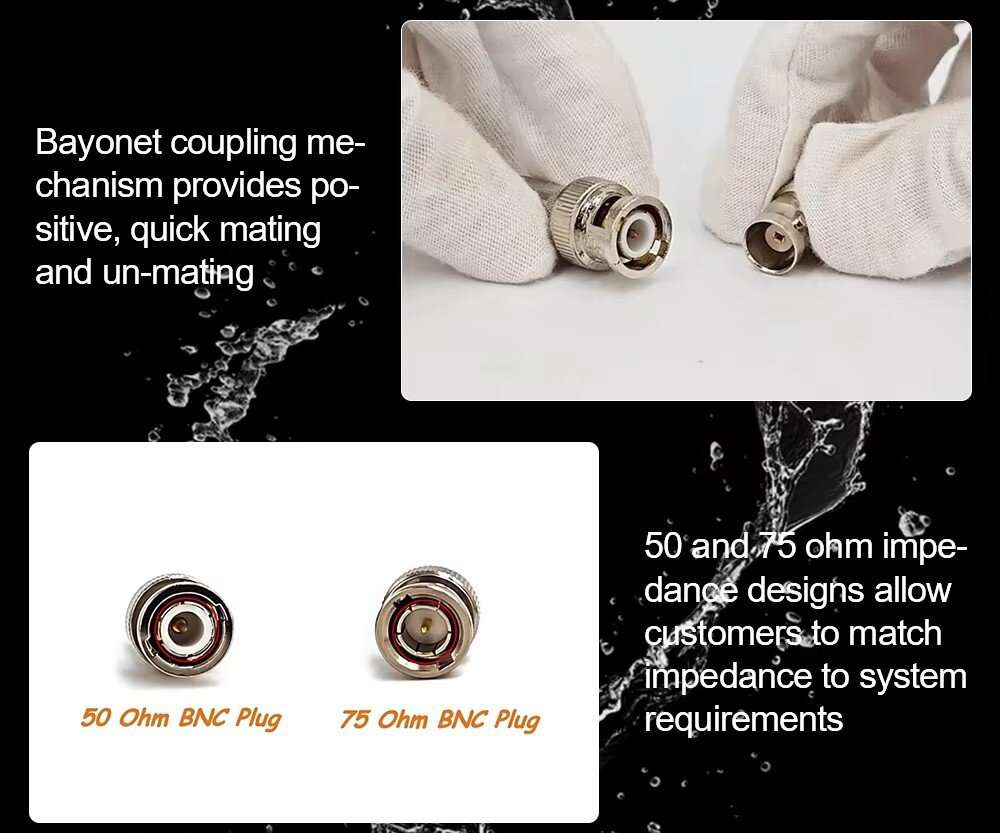

一、BNC線束接頭的核心作用

BNC 接頭之所以能在市場上存在幾十年，是因為它有三個穩定特性：

  • 快插快鎖：推入、旋轉、鎖定，操作直觀。

  • 抗震結構可靠：卡口式設計適合戶外及移動設備。

  • 適配性強：從安防到測試設備，都能找到匹配方案。

對線束來說，BNC 接頭的職責不僅是“接上去”，
更是“接得牢、接得穩”。

二、常見的 BNC 線束接頭形式（表格結構）

下面這張表，把德索工廠最常用、也是市場需求最高的 BNC 線束接頭類型列出來，便于快速對照：

接頭類型 外觀結構 常見用途 可配電纜
BNC直頭公座 推鎖直插結構 監控錄像機、示波器、頻譜儀 RG58、RG59、RG316
BNC直頭母座 外螺紋結構 設備面板端口 RG178、RG179
BNC彎頭公座 L形結構 空間狹窄、靠墻設備 RG58、RG174
BNC彎頭母座 90°母端結構 櫥柜布線、頂部出線設備 RG316、RG179
BNC夾板式接頭 適用于 PCB 固定 廣播設備、通信機框 無線材（固定于板端）

無論哪一種接頭形式，本質上都共同承擔：將外界信號準確無誤地送往設備內部。

三、決定一條 BNC 線束品質的關鍵細節

在工廠里，我們檢測 BNC 線束接頭時，看的是細節：

  • 插針鍍金層厚度：直接影響接觸阻抗與壽命。

  • 焊接/壓接完整度：必須確保無虛焊、無氣孔。

  • 成型端口防水處理：戶外或安防布線里尤其重要。

  • VSWR（駐波比）：要求 ≤1.20，以減少信號反射。

  • 拉力測試：插針與線芯不能因牽扯而松脫。

這些看似微小，但在信號工程里，它們都是“穩定”的基礎塊。

四、真實案例：示波器測試線的穩定性問題

一家實驗室客戶曾遇到一個問題：
他們用的示波器測試線，經常出現“偶發性波形跳動”。

原因其實不在設備，而在——BNC 接頭內部的地線壓接不牢。

信號在高頻狀態下非常敏感，任何微小接觸不穩都會反映到屏幕上。
我們為他們更換了新結構的 BNC 壓接端子，并采用雙壓合工藝，
問題當場消失。

客戶說：“原來波形亂跳不是設備的問題，是接頭在說話。”

五、BNC線束接頭的應用方向

你幾乎可以在任何需要模擬/數字信號傳輸的場景里看到它：

  • 安防監控系統

  • 高頻測試儀器（示波器、信號源、頻譜儀）

  • 航空及通信設備

  • 醫療監控設備

  • 教學實驗平臺

  • 視頻采集系統

雖不是最新潮的接口，但其穩定性至今仍是行業的“共識”。

六、寫在最后：看似簡單，其實背靠嚴格工藝

很多人看到 BNC 接頭，覺得它就是“一個插頭”。
但在制造者眼中，它承載的是：

  • 信號不掉線的安全感

  • 設備穩定運行的底氣

  • 工程設計的秩序

線束的價值，不僅在于傳輸，更在于“不出問題”。

而 BNC 線束接頭，就是讓整條鏈路穩穩運作的關鍵節點之一。
